Y210—2型電動機定子鐵芯沖壓模具設計.rar
- 文件介紹：
- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
- 一、 產品零件的工藝分析
零件簡圖
該電動機定子鐵芯的材料為電工硅鋼片D21，鋼板厚度0.50mm，具有良好的沖裁性能。零件形狀簡單，對稱，是由圓弧和直線組成。
對于沖小孔Φ5，沖復雜圓孔Φ80，按照沖壓手冊一般沖孔模對該材料（鋼 <400MPa）可以沖壓的最小的孔徑為d≧t=0.5mm，因而小孔符合工藝要求。最小孔邊距為b=3.5mm≧t，因而符合孔邊距工藝要求，以上分析均符合沖裁工藝要求。
由表 1、2 查出沖裁件內外所能達到的經濟精度為IT11，孔中心與邊緣距離尺寸公差為±0.6，對于孔心距公差為±0.1，將以上精度與零件簡圖中所標注的尺寸公差相比較，可認為該零件的精度要求能夠在沖裁加工中得到保證，其他尺寸標準、生產批量等情況，也均符合沖裁的工藝要求，故決定采用沖孔落料復合沖裁模進行加工，且一次成形。
...

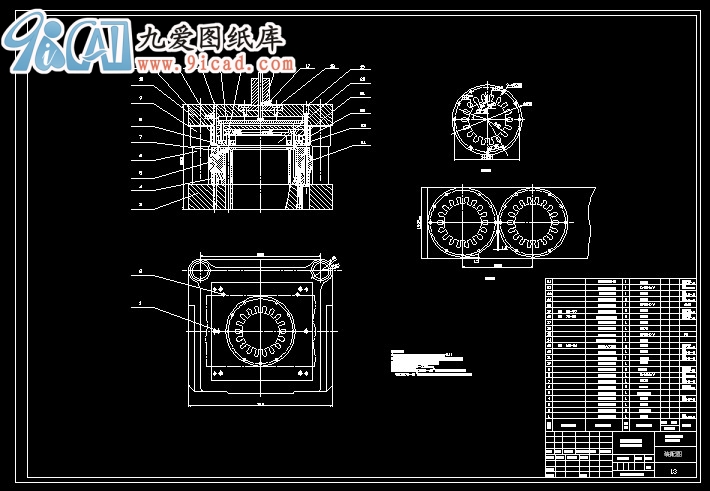

Y210—2型電動機定子鐵芯沖壓模具設計.rar_下載(rar格式) 成套圖紙
