CM6132型精密車床主傳動系統數控改造設計
- 文件介紹：

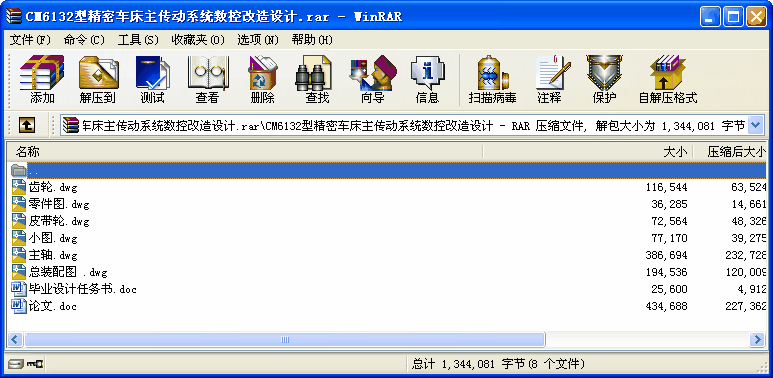

- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
- 摘 要
對CM6132精密車床主傳動系統進行數控化改造， 主要對主傳動系統進行改造。改造包括機械和數控兩部分。 機械部分：拆掉變速箱改用變頻電動機實現無級調速。數控部分：數控系統采用開環控制系統，系統中沒有反饋電路，不帶檢測裝置，指令信號單方向傳遞。開環系統主要由步進電機驅動，結構簡單，成本低廉、易掌握，調試和維修比較方便簡單，已廣泛應用于數控機床.數控機床集計算機技術、電子技術、自動控制、傳感測量、機械制造、網絡通信技術于一體，是典型的機電一體化產品。它的發展和運用，開創了制造業的新時代，改變了制造業的生產方式、產業結構、管理方式，使世界制造業的格局發生了巨大變化。現代的CAD/CAM、FMS、CIMS等技術都是建立在數控技術之上。數控技術水平的高低已成為衡量一個國家制造業水平的核心標志，實現加工機床及生產過程的數控化，已經成為當今制造業的發展方向。
關鍵詞：數改造；數控車床；步進電機控
目 錄
第1章 緒 論 4
1.1 數控機床的發展 4
1.2 普通機床數控改造的必要性 4
1.3 數控機床的發展趨勢 5
第2章 總體方案設計 6
2.1 計算參數和技術要求 6
2.2 總體方案的擬定 6
2.2.1 機械部分改造 6
2.3 基本參數的確定 8
2.3.1 運動參數 9
2.3.2 動力參數 9
第3章 主傳動系統設計 11
3.1 帶輪及帶的計算 11
3.2 齒輪校核 14
3.2.1 校核齒面接觸疲勞強度 14
3.2.2 校核齒根彎曲疲勞強度 16
3.3 軸的校核 18
3.4 鍵的校核 21
第4章 控制原理設計 23
4.1 數控系統的基本硬件組成 23
4.1.1 單CPU系統的組成 23
4.1.2 數控系統的選用 24
4.2 步進電機的控制 24
4.2.1步進電機的工作原理 24
4.3 鍵盤及顯示器接口 28
4.3.1 鍵盤接口電路 28
4.3.2 液晶顯示模塊的工作原理 28
第5章 經濟技術分析 30
5.1 產品結構改造的合理化 30
5.2 提高技術經濟價值的方法 30
5.3 產品成本核算 31
5.4 產品年利潤 32
結論 33
致謝 34
參考文獻 35
附錄1 36 ...
