垂直提升機3.2噸的設計

文件大小： 224.3 KB
下載次數：
文件評級：
更新時間：2014-09-18
發布人： 2955362171

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

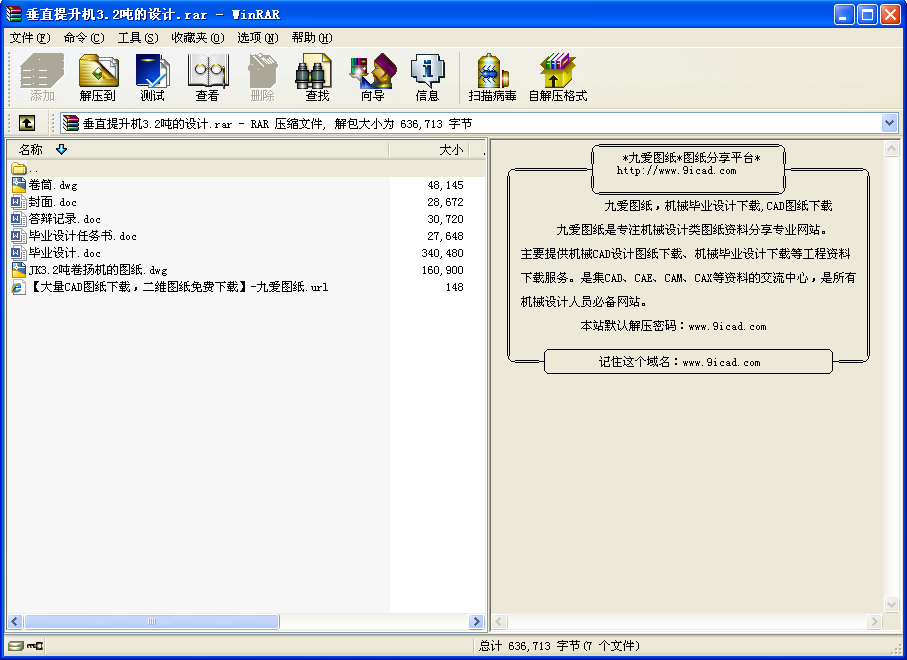

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

垂直提升機3.2噸的設計
垂直提升機3.2噸的設計

設計要求：
由教師組織學生進行設計動員和安全教育。要求學生在畢業設計時要做到以下幾點：
1、進行設計前，應熟悉取料機的操作所明書，并嚴格按照設計規程設計。
2、堅持設計各部分機構是否完好，各設計是否能損壞。
3、工具都應放在固定位置，不可隨意亂放，應集中精力進行設計，出現問題時，應向指導老師報告。
4、畢業設計過程中要勤思考、勤問、勤做、勤總結，不斷積累經驗技巧，提高設計能力。
目　　　錄
摘　要 2
前言 3
1卷揚機的工作級別 4
⑴卷揚機的利用等級 4
⑵卷揚機的載荷狀態 5
⑶工作級別 5
2選擇減速器 7
3卷筒的設計 8
3.1卷筒的結構 8
3.2卷筒容蠅尺寸參數 8
3.3卷筒扭矩的計算 11
3.4卷筒強度的計算 11
四選擇電動機 12
五鋼絲繩的選擇 17
六卷筒軸的設計 19
七制動器的選用 22
八卷揚機使用安全常識 23
致謝 26
參考文獻 26

摘　　要
垂直提升機的重要組成部件是卷揚機。而垂直提升機是在大批量提升重物時使用的機器。建筑卷揚機是一種超重設備，由于具有結構簡單、搬運安裝靈活、維護保養簡單、操作方便、價格低和可靠性高等優點，所以被廣泛應用于物料提升、水平或傾斜曳引重物、打樁、集材冷拉鋼筋、設備安裝等工作中。
建筑卷揚機可應用于林區的集材工作，建筑業的冷拉鋼筋，小型礦井的水平、傾斜運輸等水平或傾斜曳引重物的工作和打樁等工作。正因為建筑卷揚機具有多種用途，所以它已不僅用于建筑業，而且在冶金、化工、水電、農業、軍事及交通運輸等行業中也廣泛應用。建筑卷揚機除了在建筑工地、設備安裝等方面被廣泛應用外，在冶金、礦山等行業中也廣泛應用，如高爐料鐘和物料的提升，小型礦井的物料提升等。建筑卷揚機用于提升重物時，需要門字架、桅桿等配套設備方能實現。
本文從標準件電動機、減速器、聯軸器、制動器等的選擇，卷筒設計及其加工工藝等多方面，闡述了垂直提升機設計與制造的全過程。尤其在工藝規程設計中，我們運用了大量的科學的加工理論及計算公式，選擇了基面，制定了工藝路線確定了機械加工余量、工序尺寸和毛坯尺寸，最后確定了切削用量及基本工時。
關鍵詞：卷揚機卷筒工序尺寸
1.1卷揚機的利用等級
利用等級是表示建筑卷揚機使用的頻繁程度，以其在設計壽命期內應完成的總工作循環次數Nt表征。而一個工作循環是指從一個載荷準備提拉時開始到下一個載荷準備提拉時為止的全過程。建筑卷揚機的壽命一般不少于5年，在這個期間內依據工作頻率程度的不同，總工作循環Nt可分為8個等級。
因卷揚機的實際使用情況無法統計確定，則假定JK3.2噸卷揚機的使用情況為:每日平均使用時間為4—6小時，使用壽命期限內總使用時間為3200—6400小時，則總的使用壽命為5年；設計壽命期內總工作循環次數Ni=250000次，屬于經常輕閑使用情況，由此確定JK3.2噸卷揚機的利用等級為U4。 ...
