龍門數控火焰線切割機設計

文件大小： 1.28 MB
下載次數：
文件評級：
更新時間：2014-09-06
發布人： kongbei

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

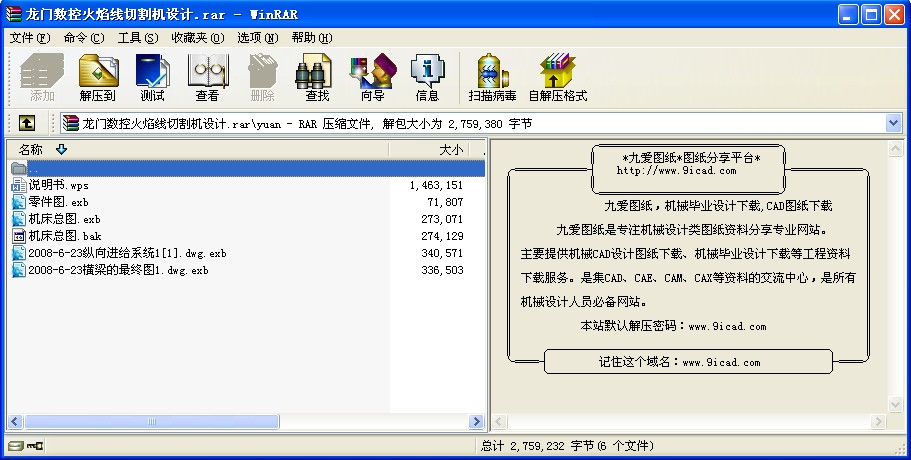

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

摘要
本課題所設計的數控火焰切割機是一種中型切割設備，它可以很方便的對金屬材料進行直線或曲線切割，可廣泛應用于機械、建筑、化工、航天等行業。
首先，本文通過對火焰切割技術及數控火焰切割機的國內外研究現狀的分析，對火焰切割機的總體結構進行了設計，整體采用龍門式結構，縱向、橫向和垂直三個方向進給運動均選用電動機帶動滾珠絲杠傳動的開環控制系統。其次，由于火焰切割機切割工件時無切削力，所以縱向進給運動采用電機直接驅動來完成。最后，為了加工制造的方便還繪制了切割機的所有零部件和裝配體的工程圖。

關鍵詞　數控火焰切割機，龍門式，結構設計

目錄

摘要 I
Abstract II
第1章緒論 1
1．1切割技術的種類及發展 1
1．2數控火焰切割簡介 2
1．2．1 火焰切割及數控火焰切割技術 2
1．2．2 國內外數控火焰切割技術的發展 3
1．2．3 數控火焰切割機的市場及發展 4
第二章機床總體設計 7
2．1總體方案的確定 7
2．2控制及傳動系統選用 8
第三章火焰切割機傳動裝置設計 10
3．1螺旋傳動 10
3．1．1 滾珠絲杠副的工作原理及特點 11
3.1.1.1縱向傳動滾珠絲杠、支撐件的設計計算及電機的選擇.....14
3.1.1.2橫向、垂直向滾珠絲杠、支撐件的設計計算及電機的選擇..21
第四章導軌 32
4．1導軌設計 32
第五章機床的維護.........................................47
結論 50
參考文獻 51
致謝 53
附錄1 54
附錄2 61
附錄3.....................................................69 ...
