帶式運輸機上的兩級展開式圓柱齒輪減速器課程設計 功率5.5kw 傳動比20
- 文件介紹：

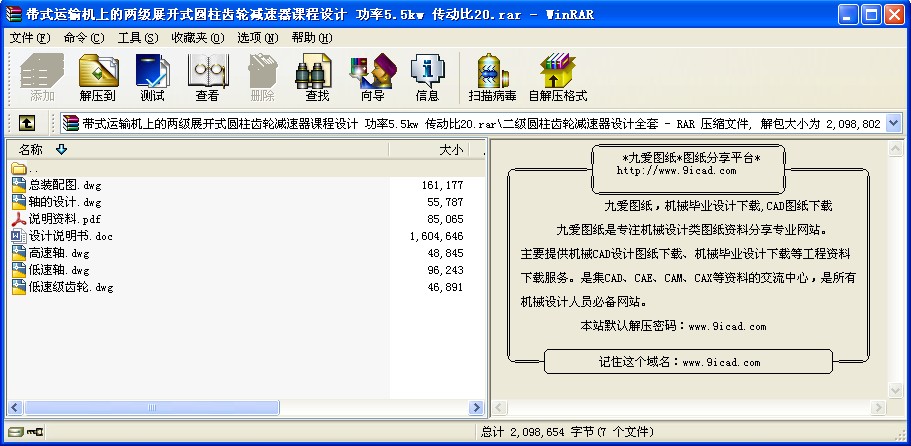

- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
- 一. 課程設計書
設計課題:
設計一用于帶式運輸機上的兩級展開式圓柱齒輪減速器.運輸機連續單向運轉,載荷變化不大,空載起動,卷筒效率為0.96(包括其支承軸承效率的損失),減速器小批量生產,使用期限8年(300天/年),兩班制工作,運輸容許速度誤差為5%,車間有三相交流,電壓380/220V
1.傳動裝置總體設計方案:
1. 組成：傳動裝置由電機、減速器、工作機組成。
2. 特點：齒輪相對于軸承不對稱分布，故沿軸向載荷分布不均勻，
要求軸有較大的剛度。
3. 確定傳動方案：考慮到電機轉速高，傳動功率大，將V帶設置在高速級。
其傳動方案如下：
初步確定傳動系統總體方案如:傳動裝置總體設計圖所示。
選擇V帶傳動和二級圓柱斜齒輪減速器（展開式）。
傳動裝置的總效率
＝0.96×××0.97×0.96＝0.759；
為V帶的效率,為第一對軸承的效率，
為第二對軸承的效率，為第三對軸承的效率，
為每對齒輪嚙合傳動的效率（齒輪為7級精度，油脂潤滑.
因是薄壁防護罩,采用開式效率計算)。
目 錄
一 課程設計書 2
二 設計要求 2
三 設計步驟 2
1. 傳動裝置總體設計方案 3
2. 電動機的選擇 4
3. 確定傳動裝置的總傳動比和分配傳動比 5
4. 計算傳動裝置的運動和動力參數 5
5. 設計V帶和帶輪 6
6. 齒輪的設計 8
7. 滾動軸承和傳動軸的設計 19
8. 鍵聯接設計 26
9. 箱體結構的設計 27
10.潤滑密封設計 30
11.聯軸器設計 30
四 設計小結 31
五 參考資料 32 ...
