設計一用于帶式運輸機傳動裝置中的同軸式二級圓柱齒輪減速器 功率4kw 傳動比25

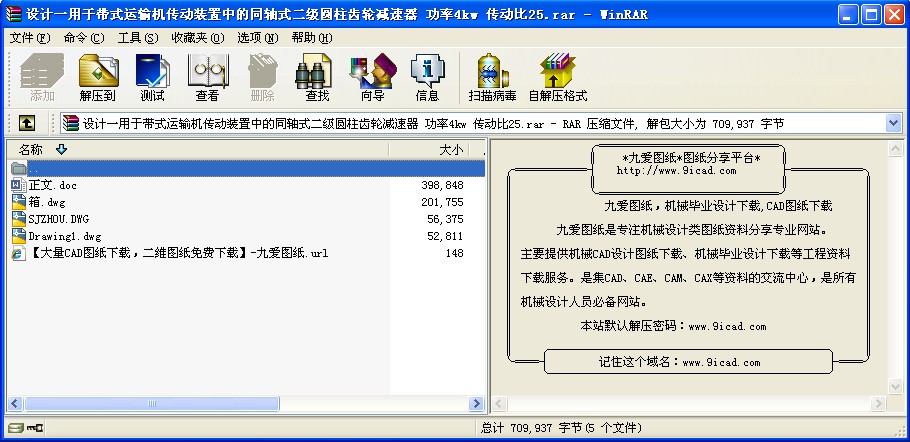

- 文件介紹：
- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
- 二．工作情況：
載荷平穩、單向旋轉
三．原始數據
鼓輪的扭矩T（N·m）：850
鼓輪的直徑D（mm）：350
運輸帶速度V（m/s）：0.7
帶速允許偏差（％）：5
使用年限（年）：5
工作制度（班/日）：2
四．設計內容
1.電動機的選擇與運動參數計算；
2.斜齒輪傳動設計計算
3.軸的設計
4.滾動軸承的選擇
5.鍵和連軸器的選擇與校核；
6.裝配圖、零件圖的繪制
7.設計計算說明書的編寫
五．設計任務
1．減速器總裝配圖一張
2．齒輪、軸零件圖各一張
3．設計說明書一份
六．設計進度
1、第一階段：總體計算和傳動件參數計算
2、第二階段：軸與軸系零件的設計
3、第三階段：軸、軸承、聯軸器、鍵的校核及草圖繪制
4、第四階段：裝配圖、零件圖的繪制及計算說明書的編寫
傳動方案的擬定及說明
由題目所知傳動機構類型為：同軸式二級圓柱齒輪減速器。故只要對本傳動機構進行分析論證。
本傳動機構的特點是：減速器橫向尺寸較小，兩大齒輪浸油深度可以大致相同。結構較復雜，軸向尺寸大，中間軸較長、剛度差，中間軸承潤滑較困難。
電動機的選擇
1．電動機類型和結構的選擇
因為本傳動的工作狀況是：載荷平穩、單向旋轉。所以選用常用的封閉式Y(jié)（IP44）系列的電動機。
目 錄
設計任務書……………………………………………………1
傳動方案的擬定及說明………………………………………4
電動機的選擇…………………………………………………4
計算傳動裝置的運動和動力參數……………………………5
傳動件的設計計算……………………………………………5
軸的設計計算…………………………………………………8
滾動軸承的選擇及計算………………………………………14
鍵聯接的選擇及校核計算……………………………………16
連軸器的選擇…………………………………………………16
減速器附件的選擇……………………………………………17
潤滑與密封……………………………………………………18
設計小結………………………………………………………18
參考資料目錄…………………………………………………18 ...
