牛頭刨床設計

文件大小： 1.01 MB
下載次數：
文件評級：
更新時間：2014-09-05
發布人： kongbei

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

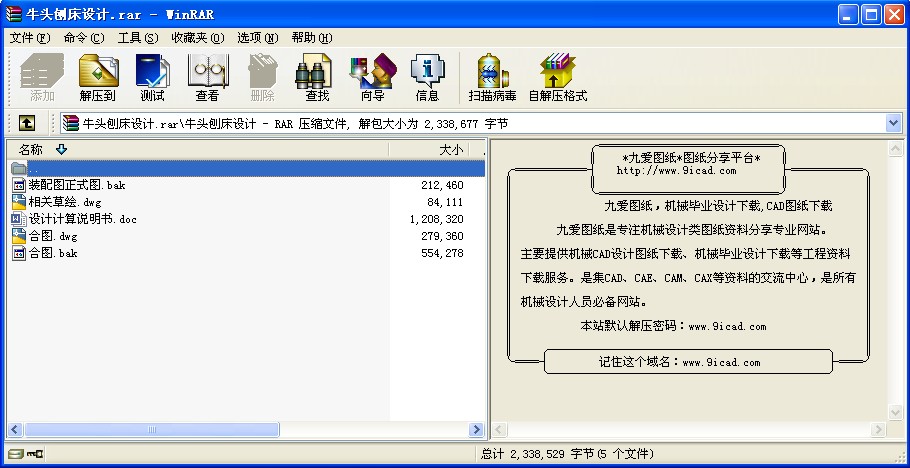

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

1 設計題目
1.1 工作原理
牛頭刨床是一種靠刀具的往復直線運動及工作臺的間歇運動來完成工件平面切削加工的機床。電動機經過減速傳動裝置（V帶和齒輪傳動）驅動執行機構（導桿機構和凸輪機構）完成刨刀的往復運動和間歇移動。
1.2 設計要求
（1）電動機軸與輸出曲柄軸平行,允許曲柄轉速偏差為±5%;
（2）使用壽命10年，每日一班制工作;
（3）載荷有輕微沖擊;
（4）執行機構的傳動效率按=0.95計算；
（5）要求傳動系統有過載保護；
（6）按小批量生產規模設計；
（7）已知工作機工作的最大功率=3.1kW。
1.3 設計內容
（1）確定傳動裝置的類型，畫出機械系統傳動方案簡圖；
（2）選擇電動機，進行傳動裝置的運動和動力參數計算；
（3）傳動系統中的傳動零件設計計算；
（4）繪制減速器裝配圖草圖和裝配圖各1張（A0）;
（5）繪制減速器箱體零件圖1張（A1）、齒輪及軸的零件圖各1張（A2）。

目錄
1 設計題目…………………………………………………...........3
1.1 工作原理………………………………………………......3
1.2 設計要求…………………………………………………..3
1.3 設計內容…………………………………………………..3
2 設計計算過程……………………………………………….......3
2.1 傳動方案的擬定與分析…………………………………..3
2.2 選擇電動機……………………………………………….4
2.3 機械系統運動和動力參數計算……………………….....5
2.4帶傳動的設計計算………………………………………..6
2.5高速級斜齒輪傳動的設計計算………………………..…8
2.6低速級斜齒輪傳動的設計計算……………………..……11
2.7 三軸的設計計算及校核…………………………..……...16
2.8 滾動軸承的選擇計算……………………………..………20
2.9 鍵聯接的選擇及驗算…………………………..…………25
2.10 聯軸器的選擇………………………..……..……………27
2.11 箱體設計…………………………......……..……………27
2.12 潤滑方式和密封裝置的選擇…..………..………………27
3 設計小結………………………….................…………………28
3.1 課程設計的體會……………………..……………………28
3.2 設計的優缺點……………………..………………………28
3.3 設計的改進意見………………..…………………………28
4 參考文獻……………….......……..……………………………28 ...
