電池板鋁邊框沖孔模的設計

文件大小： 505.81 KB
下載次數：
文件評級：
更新時間：2014-09-05
發 布人： 2907301063

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

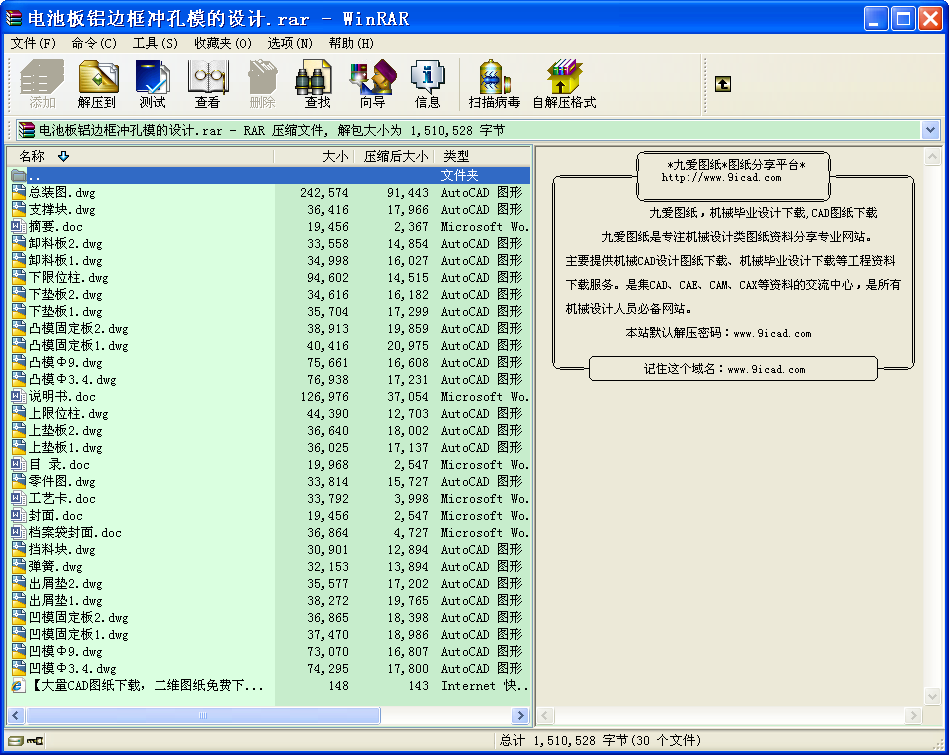

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

摘要
如今沖壓業與塑料工業的發展迅猛，沖壓模具與塑料模具在其中發揮著至關重要的作用。對于即將畢業又提前就業的我們?nèi)绾芜x擇一個比較適合的畢業設計課題呢？課題是我自己在廠里找的。即選了一套沖裁模，然后一方面根據廠里的實際生產情況，另一方面再運用我在學校里學到的一定的基礎知識（即理論知識），從而完成我的畢業設計。

關鍵詞：沖壓沖壓模具沖裁模

第一章引言
1.1畢業設計簡介
課題是我自己在廠里找的。即選了一套沖裁模，然后一方面根據廠里的實際生產情況，另一方面再運用我在學校里學到的一定的基礎知識（即理論知識），從而完成我的畢業設計。
1.2介紹公司情況
公司名為江陰愛康太陽能器材有限公司，位于華士鎮穿山路61號。公司目前主要加工太陽能電池板鋁邊框、游戲機鋁邊框、天花支架、切割US鋁框等等。加工出來的產品相當于是半成品。這其中的加工過程的工序是比較簡單，一條生產線的工序一般是切斷、切邊、沖孔、落料、鉆孔、擴孔、吹氣、放治具、去毛刺、過程檢查、成品檢查、擦酒精、打包，最后將箱子置于托盤上捆包。這相應的設備有：切割機、沖床、折彎機、鉆床、治具等等。
廠里加工的原材料是鋁合金型材，材質軟、規格6063-T5，加工時有一定的粘性，表面是一層保護膜，是通過氧化電泳，噴砂處理而成的，當把型材放入模具內加工時，用力大一點，型材很容易被撞傷和擦傷，所以加工時應輕拿輕放。
廠里的模具均是單工序摸，而且是結合實際生產設計的。模具結構比較簡單，但是結很緊湊、精致和巧妙。如沖壓落料加工時，落料摸上無摸柄與沖床上的滑塊相連接。這樣的話，這個模具是如何使凸、凹摸分開的，從而完成一次落料加工的呢？沖空加工時，沖空模具是裝在折彎機上的，這與一般情況下，折彎機是用來彎曲加工的有所不同。
因?yàn)榧庸げ牧蠟殇X合金型材，由其材質規格知：含鋁量為95%，所以加工中要注意兩點：
1、材質軟，則用力要小。
2、加工過程中，需時常加油。因?yàn)榧庸r有鋁屑粘在刃口上。而且對加什么油也要結合實際考慮一下。不象一般用機油潤滑，而是用切削油。原因是機油也有粘性，這樣起不到作用。
1.3選擇這個課題的原因
做畢業設計，是我們的學習內容。那是與一般在學校里上課的性質是不一樣
的。學校里主要是理論知識的學習，但是我們大三學生是要在邊工作的情況下完成畢業設計。做畢業設計時，要結合實際生產，再運用自己所學的知識，即理論與實際相結合。
1.4 意義
如今沖壓業與塑料工業的發展迅猛，沖壓模具與塑料模具在其中發揮著至關重要的作用。對于即將畢業又提前就業的我們?nèi)绾芜x擇一個比較適合的畢業設計課題呢？我所在的單位是一家以沖壓加工產品的工廠。沖壓加工時肯定是需要沖壓模具的。這就為我們的畢業設計提供了一個素材。我們在一方面做畢業設計時，再結合實際情況，從而學到無法從書本知道的知識，進而對其中有些不足之處提出自己的改進方法。這樣，鍛煉了我們的思考能力，也解決了有關模具的問題，更扎實了自己的基礎知識，豐富了自己的實踐經驗。

目錄
摘要…………………………………………………………………………………I
第一章引言
1.1畢業設計簡介……………………………………………………………1
1.2介紹工廠情況……………………………………………………………1
1.3 選題原因…………………………………………………………………1
1.4選題意義…………………………………………………………………2
第二章設計課題
2.1工藝分析…………………………………………………………………3
2.2工藝計算…………………………………………………………………4
2.2.1凸、凹模間隙的確定…………………………………………………4
2.2.2凸、凹模刃口尺寸的計算……………………………………………6
2.2.3沖裁力及壓力中心……………………………………………………8
2.3沖壓模的設計……………………………………………………………9
2.3.1模具總體設計…………………………………………………………9
2.3.2非標準零件設計………………………………………………………10
2.3.3沖模標準模架和零件…………………………………………………13
1）模架…………………………………………………………………13
2）標準零件……………………………………………………………14
結語……………………………………………………………………………15
參考文獻………………………………………………………………………16
致謝……………………………………………………………………………17 ...
