外筒工藝及磨床夾具設計

文件大小： 1.66 MB
下載次數：
文件評級：
更新時間：2014-09-04
發 布人： kongbei

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

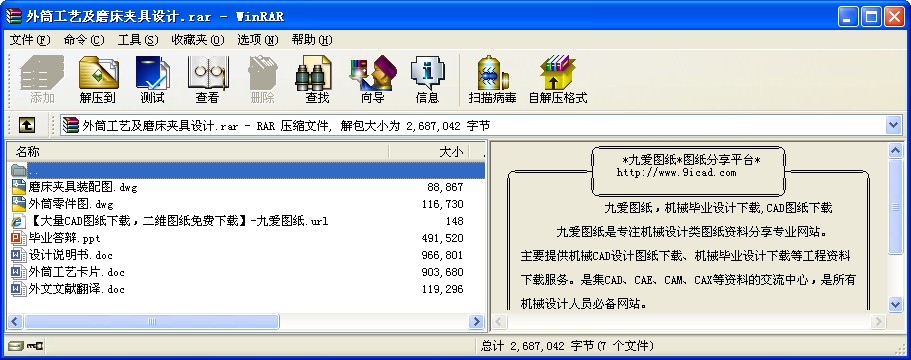

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

摘要

本次設計內容涉及了機械制造工藝及機床夾具設計、公差配合與測量等多方面的知識。通過對知識的綜合運用，設計了外筒零件的加工工藝規程及夾具的設計。外筒加工工藝規程及磨床的夾具設計包括零件加工的工藝設計、工序設計以及磨床夾具的設計三部分。在工藝設計中要首先對外筒零件進行分析，了解外筒零件的工藝再設計出毛坯的結構，并選擇好外筒零件的加工基準，設計出外筒零件的工藝路線；接著對外筒零件各個工步的工序進行尺寸計算，關鍵是決定出各個工序的工藝裝備及切削用量；然后重點進行磨床夾具的設計，磨床夾具設計的要點，選擇設計出夾具的各個組成部件，如夾緊元件、引導元件、夾具體與機床的連接部件以及其它部件；計算出夾具定位時產生的定位誤差，分析夾具結構的合理性與不足之處，并在以后設計中注意改進。設計磨床夾具是為了生產過程中能方便快捷的完成磨平面工序的加工，從而提高生產效率。通過夾具設計掌握所學的機械知識，使之相互聯系，進一步使理論和實踐相結合，并鞏固了知識點。

關鍵詞:外筒零件，工藝規程，磨床夾具

目錄

第一章緒論 1
第二章工藝方案分析 2
2.1 外筒的零件圖的分析 2
2.1.1 外筒零件結構特點 3
2.1.2 外筒零件的作用 3
2.1.3 外筒零件的工藝分析 3
第三章外筒零件的工藝規程設計 4
3.1 確定毛坯 4
3.1.1 毛坯的選擇 4
3.1.2 繪制毛坯圖 5
3.2 擬定工藝路線 5
3.2.1 各表面加工方法 5
3.2.2 定位基準的選擇 16
3.2.3 加工階段的劃分 17
3.2.4 工序的集中與分散 17
3.2.5 熱處理工序的安排 18
3.2.6 輔助工序的安排 19
3.2.7 重要工序的分析 19
3.3 加工余量的確定 21
3.4 尺寸鏈計算 22
第四章外筒零件磨平面工序的磨床夾具設計 24
4.1 定位裝置的設計 24
4.2 夾緊裝置的設計 24
4.3 繪制夾具總圖 25
4.4 夾具操作過程簡述 25
4.5 夾具精度校核 25
第五章結 論 27
參考文獻 28
致謝 29
畢業設計小結 30
附錄 31
...
