塑料殼凹模加工的數控編程及螺旋壓板機構的設計

文件大小： 12.01 MB
下載次數：
文件評級：
更新時間：2014-09-04
發布人： kongbei

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

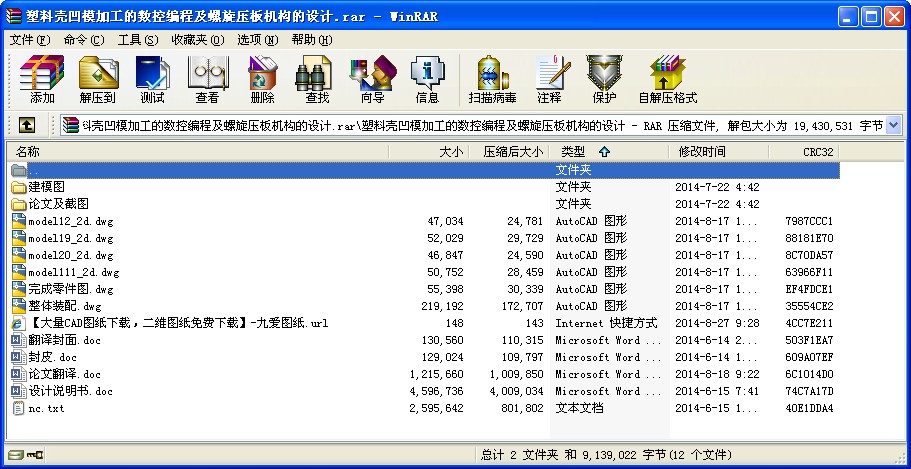

該文件為 rar 格式（源文件可編輯），下載需要 30 積分

摘要

數控加工是指在數控機床上進行零件加工的一種工藝方法，數控機床加工與傳統機床加工的工藝規程從總體上說是一致的，但也發生了明顯的變化。用數字信息控制零件和刀具位移的機械加工方法。它是解決零件品種多變、批量小、形狀復雜、精度高等問題和實現高效化和自動化加工的有效途徑。數控編程是數控加工準備階段的主要內容之一，通常包括分析零件圖樣，確定加工工藝過程；計算走刀軌跡，得出刀位數據；編寫數控加工程序；制作控制介質；校對程序及首件試切。有手工編程和自動編程兩種方法。
螺旋壓板機構是指螺旋副與其他元件相結合，對工件實施夾緊的機構。螺旋夾緊機構在生產中使用極為普遍。螺旋壓板機構結構簡單，夾緊行程大，且自鎖性能好，增力比大，是手動夾緊中采用最多的一種夾緊機構。
本文以塑料殼凹模加工的數控編程為例，對數控編程進行介紹，是零件從圖紙到獲得數控加工程序的全過程。
本文以螺旋壓板機構的設計為例，對夾緊機構進行了介紹。夾具的特點是操作簡便，針對性強，夾緊力可靠，結構緊湊，生產效率高，使用安全，且有合理的裝卸空間。
本次設計還運用制圖軟件UG，AutoCAD對螺旋壓板機構的各個零部件進行了三維制圖和裝配并且繪制了零件圖和裝配圖的工程圖。除此之外，還用了UG對塑料殼凹模進行了數控加工編程。

關鍵詞：數控編程，螺旋壓板機構，夾緊機構，裝配圖，工程圖
