污水處理系統自動加藥系統

文件大小： 903.78 KB
下載次數：
文件評級：
更新時間：2014-08-29
發布人： 2907301063

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

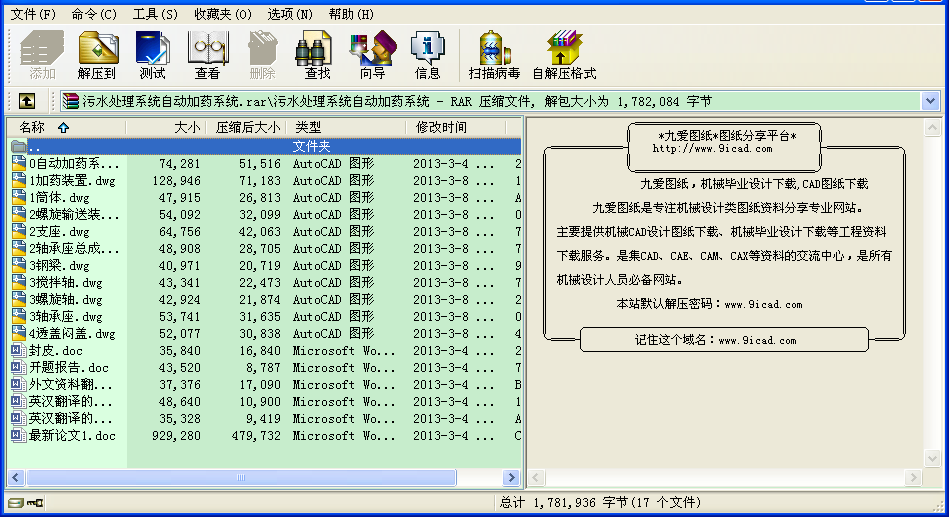

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

摘　　要
在水資源異常寶貴的今天，污水處理及回用尤成為當今世界性的重大問題，在目前的各種污水處理方案中，絮凝劑、助凝劑的使用是其中必不可少的一種輔助措施，這樣用于溶解及投加這種物質的設備在污水處理工程中的應用就非常的普遍。
在過去傳統的污水處理中，這種投藥裝置多采用人工控制。這種控制存在的問題是，藥劑用量的不準確，控制缺少及時性等，這就直接影響到水質的處理結果，而且對于幾萬元一噸造價昂貴的高分子絮凝劑來說，長期非科學性的用量造成的資金損失也是非�？捎^的。
本文根據污水處理工程中的實際應用，提供一種全自動加藥系統。對在攪拌過程中容易產生振動和偏擺的攪拌軸和攪拌漿葉，用有限元法進行子分析，確定了攪拌軸的臨界轉速，校核了攪拌槳葉的強度；并通過分析核算給出整個系統中其它主要設備的設計說明。
本系統的主要優點為：
1)溶藥罐和儲藥罐均設有液位計，罐內液位、各環節工作信息傳送至PLC控制系統，從而使加藥系統全自動運行，藥液濃度恒定，投加準確；
2)儲藥罐的容積設計合理，既能滿足溶藥罐每2個小時為周期的排藥儲存，又能滿足用藥計量泵連續向絮凝器供藥的流量要求。
3)通過攪拌機2個小時的攪拌，形成了獨特的藥劑浸潤技術，避免了絮凝劑的溶解不均；具有加熱性能的料倉結構，避免了干粉絮凝劑受潮結塊；
4)利用可調轉速的螺旋供料器保證可調的加藥量，根據現場情況確定有效的藥液濃度；
5)控制系統先進，設備運行連續、平穩安全可靠。
通過本文的論述旨在找到一種實用價值更高，應用前景更廣闊的產品，從而達到環境效益與經濟效益的統一。
關鍵詞：污水處理全自動加藥裝置；PLC控制；絮凝劑攪拌

目　　錄

摘　　要 I
Abstract II
1 污水處理概述 1
1.1本課題研究的意義 1
1.2污水處理廠工藝流程 3
1.3污泥脫水過程中加藥系統的國內外現狀 3
1.4本文的主要研究內容及目的 5
2 全自動加藥系統的工藝及控制要求 7
2.1污泥的產生 7
2.2污泥的處理處置 9
2.3絮凝劑的使用 9
2.4 全自動加藥系統的工藝流程 10
2.5 控制要求 11
3 全自動加藥系統主要設備的設計 13
3.1絮凝劑浸潤系統的總體構成 13
3.2攪拌軸設計[1] 14
3.2.1強度計算 14
3.2.2攪拌軸剛度校核 15
3.2.3臨界轉速校核 16
3.3攪拌器的設計 17
3.3.1特性與結構 17
3.3.2確定攪拌器功率N 17
3.3.3強度計算 19
3.4 電動機功率 20
3.5攪拌罐的設計 21
3.6 攪拌附件的設計 22
3.7計量加藥裝置的設計 23
3.7.1計量加藥裝置的結構 23
3.7.2螺旋設計[2] 23
3.8加熱料倉設計 27
3.9給水加料系統 28
4 自動化控制系統的設計 30
4.1工作過程 30
4.2設計方案 33
4.2.1系統硬件設計 33
4.2.2系統PLC的選擇 33
4.3主電路電器組件的選擇 33
4.4操作面板的布置 34
4.5系統軟件設計 35
4.5.1 PLC的1/O分配表 35
4.5.2電氣控制設計 35
5 總結與展望 40
5.1設備部分 40
5.2控制系統 41
5.3總結 41
致謝 42
參考文獻 43
...
