單極蝸桿減速器裝配圖及設計說明書
  • 該文件為rar格式
  • 文件大小: 287.28 KB
  • 下載次數
  • 文件評級
  • 更新時間:2014-08-29
  • 發 布 人: 2907301063
  • 文件下載:
  • 立即下載

  • 文件介紹:

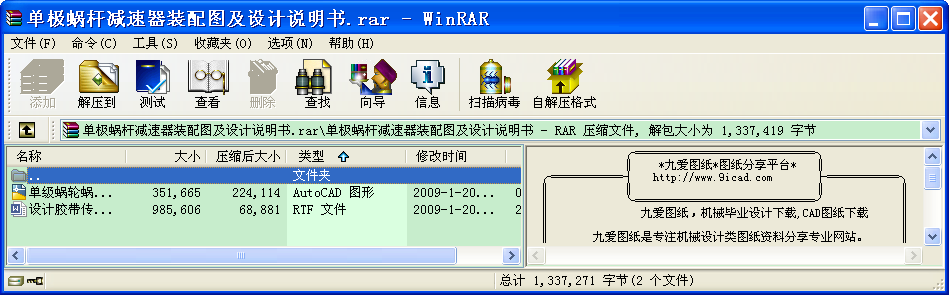

  • 該文件為 rar 格式(源文件可編輯),下載需要 20 積分
  • 單極蝸桿減速器裝配圖及設計說明書
  • 電動機通過聯軸器與蝸桿減速器相連,經蝸輪軸與鏈輪聯接,再由鏈傳動驅動滾筒上的膠帶工作,工作滾筒的圓周力F=2100N,帶速V=0.6m/s,滾筒直徑D=320mm,滾筒長度L=450mm,工作年限為8年,工作班制為2班制,工作環境清潔,載荷平穩,小批生產。
    二、電動機的選擇

    1、選擇電動機的類型
    按已知條件選用Y系列全封閉自扇式籠型三相異步電動機。
    2、選擇電動機容量
    電動機所需功率為 Pd=Pw/
    工作機所需工作功率為:Pw=FV/1000=(1600×0.45)/1000=0.72(KW)
    傳動裝置的總傳動效率為:
    按表1-2確定各部分效率為:彈性聯軸器=0.992滾動軸承傳動效率(一對)=0.99,開式鏈傳動=0.92,蝸桿=0.8,卷筒傳動效率=0.96
    代入得: =0.992×0.992×0.92×0.8×0.96=0.687
    電動機所需功率 Pd=Pw/=10.72/0.687≈1.048(KW)
    因載荷平穩,電動機額定功率Pde應略大于Pd即可,由表14-1選得Y系列電動機額定功率Pde為2.2KW
    3、確定電動機轉速
    輸送機卷筒的轉速為 nw=(60×1000V)/D
    =(60×1000×0..45)/(3.14×250)
    =38.22r/mi
    鏈傳動比常用范圍i1=2~3.5,蝸桿傳動i2=5~80
    故電動機轉速的范圍為:nd=(2×5~3.5×80)×38.22
    =382.2~10701.6r/min
    選用同步轉速1500r/min,從其重量、價格以及傳動比等考慮,選用Y90L1-4

    目 錄

    一、設計任務……………………(2)
    二、電動機的選擇………………(3)
    三、運動參數的計算……………(3)
    四、傳動零件的設計計算………(5)
    五、軸的計算……………………(9)
    六、滾動軸承的選擇與較核……(16)
    七、鍵聯結的選擇與較核………(19)
    八、潤滑方式的選擇及其它……(20)
    九、參考文獻……………………(20)
    十、設計小結……………………(21) ...
