同軸減速器設計

文件大小： 433.48 KB
下載次數：
文件評級：
更新時間：2014-08-29
發 布人： 2955362171

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

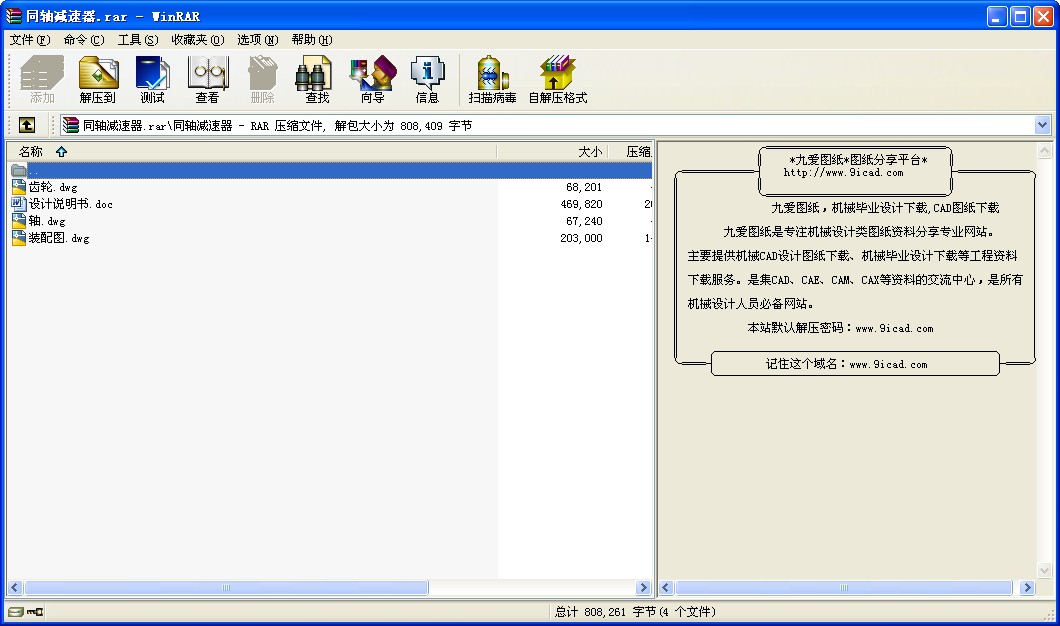

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

同軸減速器設計
目錄
設計任務書……………………………………………………
1傳動方案的擬定及說明………………………………………
2電動機的選擇…………………………………………………
3計算傳動裝置的運動和動力參數……………………………
4傳動件的設計計算……………………………………………
5軸的設計計算…………………………………………………
6滾動軸承的選擇及計算………………………………………
7鍵聯接的選擇及校核計算……………………………………
8連軸器的選擇…………………………………………………
9減速器附件的選擇……………………………………………
10潤滑與密封……………………………………………………
設計小結………………………………………………………
參考資料目錄…………………………………………………
我的題號為A6B6C1D3
A6----運輸帶工作拉力F=2800N
B6----運輸帶工作速度V=1.35m/s
C6----卷筒直徑D=340mm
B----二級圓同軸式柱齒輪減速器

由題目所給的傳動方案，本設計為同軸式二級圓柱齒輪減速器，同軸齒輪減速器是常用減速器之一：減速器同軸輸出,閉式傳動,能有效減少灰塵帶來的影響,減速器橫向尺寸較小，兩大齒輪浸油深度可以大致相同。結構較復雜，軸向尺寸大，中間軸較長、剛度差，中間軸承潤滑較困難。
1—電動機；2—聯軸器；3—齒輪減速器；4—帶式運輸機；5—鼓輪；6—聯軸器
二　電動機的選擇
1．電動機類型和結構的選擇
　　根據環境條件要求，電力，三相交流電，電壓380/220V。所以采用Y系列三相異步電動機。
2．電動機容量的選擇
1）工作機所需功率Pw

其中 =0.96 (見機械設計課程設計手冊P9，以下簡稱課設)
2）
3）電動機的輸出功率
Pd＝Pw/η
η＝＝0.918
取
3．電動機轉速的選擇
nd＝（i1’ ...
