手機前后蓋造型和模具設計

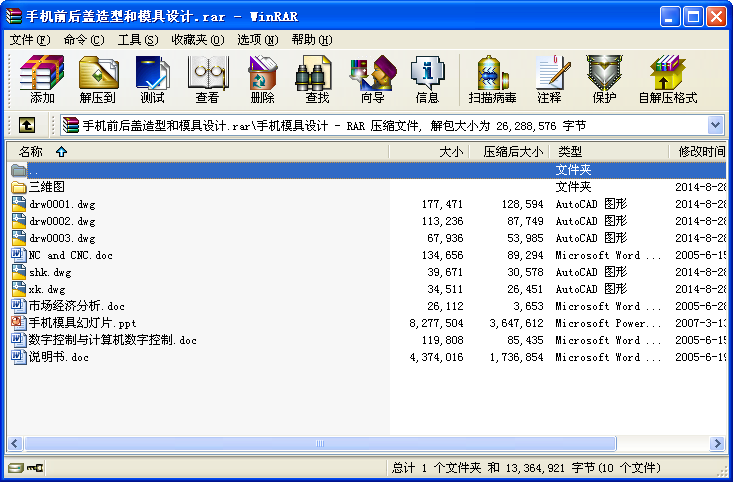

- 文件介紹：
- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
- 手機前后蓋造型和模具設計
論文摘要
手機產品的結構設計是實現產品功能的關鍵，這不僅需要與產品外觀相協調，更要考慮后序的生產裝配、噴漆、噴繪、模具設計制造等各個方面。
手機產品的形體結構設計牽扯知識范圍十分廣泛，主要有：
1.材料選用; 2.表面處理; 3.加工手段; 4.包裝裝潢;
運用低造價設計出高檔次的產品是設計者高水平高素質的體現。
1 要評審造型設計是否合理可靠
2 根據造型要求確定制造工藝是否能實現。
3 確定產品功能是否能實現，用戶使用是否最佳。
4 進行具體的結構設計、確定每個零件的制造工藝。要注意塑件的結構強度、安裝定位、緊固方式、產品變型、元器件的安裝定位、安規定要求，確定最佳裝配路線。
5 結構設計要盡量減小模具設計和制造的難度，提高注塑生產的效率，最小限度的減低模具成本和生產成本。
6 確定整個產品的生產工藝、檢測手段，保證產品的可靠性。
關鍵詞 模具 手機 注塑
ABSTRACT
The handset product structural design realizes the product functionkey,This not only needs and outside the product observes a person's facethe coordination,Must after consider the foreword production assembly, the painting,spurts draws, the mold design manufacture and so on each aspect. Thehandset product physique structural design involves the knowledgescope to be extremely widespread,Mainly has:
1. The material selects; 2. Surface treatment; 3. Processing method; 4. Packing decoration; Designs the high scale using the product is designer highlevel high quality manifesting.
1. Must appraise the modelling to design reasonable is whether reliable
2. According to modelling request determination manufacture craft whethercan realize.
3. Whether the definite product function can realize,The user uses whether best.
4. Carries on the concrete structural design, determines each componentsthe manufacture craft. Must pay attention models the structuralstrength, the installment localization, the fastening way, the productaberration, the primary device installment localization, the peacefulstipulation request,The determination best assembles the route.
5. Structural designs mustreduce the mold design and the manufactureand the manufacture difficulty as far aspossible,Enhances casts the production the efficiency,Irreducible minimum decreases the mold cost and the production cost.
6. Determination entire product production craft, examination method,Guarantees the product the reliability.
Key words: mould handset injection
目錄
緒論
1 傳統的塑料模具設計與制造流程………………………………..5
2 基于pro/ewildfire的塑料模具設計與制造流程………………...6
3 簡單介紹本次設計基本過程及特點……………………………..8
第一章 手機零件及零件模具材料
1.1 手機零件材料選擇……………………………………….……9
1.2 手機形狀及尺寸選擇…………………………………….……10
1.3 模具材料選擇………………………………………….………10
1.4 模具成形方法……………………………………….…………11
第二章 手機零件造型裝配及二維工程圖
2.1 手機前蓋造型………………………………………….………13
2.2 手機后蓋造型………………………………………….………22
2.3 手機其它零件造型………………………………….…………28
2.4 手機裝配……………………………………………….………28
2.5 手機零件二維工程圖及手機裝配二維工程圖……….………30
第三章 手機前后蓋模具
3.1 手機前蓋模具裝配模型…………………………….………….32
3.2 設置收縮率和拔模角度……………………………….……….35
3.3 設計分型面…………………………………………….……….38
3.4 設計澆注系統和排氣系統………………………….………….41
3.5 設計冷卻系統（略）……………………………….………….44
3.6 拆模生成模具成型件………………………………….……….44
3.7 充模仿真……………………………………………….…………46
3.8 開模仿真………………………………………………….………48
3.9 上下模定位系統和夾具的創建………………………….………49
3.10 模具裝配二維圖及零件二維工程圖………………….………..51
第四章 手機前后蓋模具加工
4.1 手機前蓋模具加工………………………………………….........56
4.1.1 加工仿真………………………………………………………..56
4.1.2 NC生成…………………………………………………………58
4.2 手機后蓋模具加工………………………………………….........61
4.2.1 加工仿真………………………………………………………..61
4.2.2 NC生成…………………………………………………………63
小結……………………………………………………………………..……...65
參考資料………………………………………………………………..……...65
致謝詞………………………………………………………………………….65
簡單介紹本次設計基本過程及特點
手機產品的結構設計是實現產品功能的關鍵，這不僅需要與產品外觀相協調，更要考慮后序的生產裝配、噴漆、噴繪、模具設計制造等各個方面。
手機產品的形體結構設計牽扯知識范圍十分廣泛，主要有：
1.材料選用; 2.表面處理; 3.加工手段; 4.包裝裝潢;
這些因素的運用直接影響著手機產品的生命和外觀形象的變化。可以說設計者水平的高低決定了產品的生命力和產品的檔次高低，高檔次產品不一定是高造價， 運用低造價設計出高檔次的產品是設計者高水平高素質的體現。
1. 要評審造型設計是否合理可靠，包括制造方法，塑件的出模方向、出模斜度、抽芯、結構強度，電路安裝（和電子工程人員配合）等是否合理。
2. 根據造型要求確定制造工藝是否能實現。包括模具制造、產品裝配、外殼的噴涂、絲印、材質選擇、須采購的零件供應等。
3. 確定產品功能是否能實現，用戶使用是否最佳。
4. 進行具體的結構設計、確定每個零件的制造工藝。要注意塑件的結構強度、安裝定位、緊固方式、產品變型、元器件的安裝定位、安規定要求，確定最佳裝配路線。
5 結構設計要盡量減小模具設計和制造的難度，提高注塑生產的效率，最小限度的減低模具成本和生產成本。
6. 確定整個產品的生產工藝、檢測手段，保證產品的可靠性。
...
