90T熱軋鋼板運輸車設計

文件大小： 13.75 MB
下載次數：
文件評級：
更新時間：2014-08-06
發布人： 2955362171

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

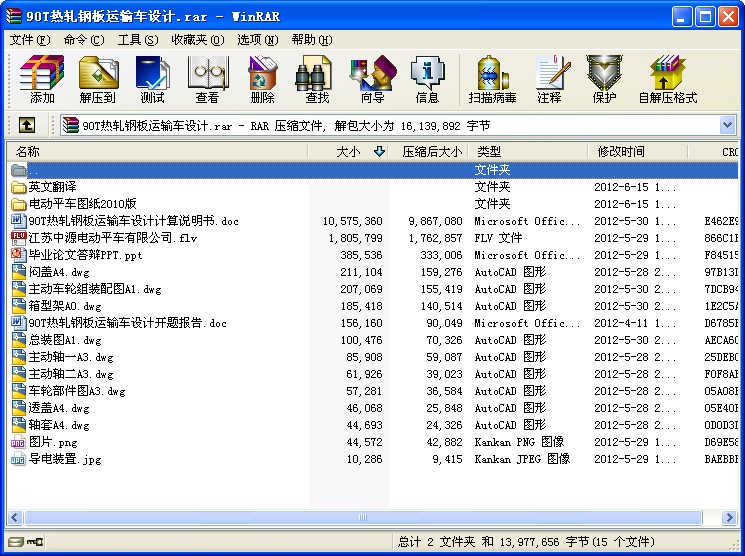

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

90T熱軋鋼板運輸車設計
摘要

本文介紹了三相低壓軌道供電電動平車的設計。低壓軌道供電電動平車，一種電動有軌廠內運輸車輛，主要解決相鄰車間內無法移送設備以及安全的問題。本設計中的電動平車利用低壓軌道供電實現車間之間的鋼板運輸，彌補了以前高壓供電平車的高壓危險，又省去了拖纜運輸車的繁瑣，容易實現遙控和自動化，給廠區布置帶來很大方便。此種電動平車結構簡單、使用方便、容易維護、承載能力大、污染少，安全可靠，實用性強，而且節約能源，廣泛用于機器制造和冶金工廠，作為車間內部配合吊車運輸重物過跨之用。

關鍵詞：低壓軌道供電；鋼板運輸車；電動平車
Abstract

This paper introduces the three-phase low pressure track power electric lockstitches design. Low pressure track power electric lockstitches, a kind of transport vehicles in factory, mainly to solve the adjacent workshops can't transportation and safety issue. The design of low pressure track power electric lockstitches realizes the steel plate transportation between workshops and solves the high pressure dangerous, which becomes simple and easy to realize the remote control and automation and brings great convenience to the factory. This electric lockstitch has simple structure and is convenient operation, easy maintenance, carrying capacity, less pollution, safe and reliable, practical strong, which is to save energy and widely used in machine manufacture and metallurgy factories for workshop internal heavy loads transportation.

Keywords: Low voltage track power; Steel plate truck; Electric lockstitches
目錄

1. 總論 1
前言 1
1.1 所涉及課題的國內外技術概況和發展概況 1
1.1.1 電動平車國內外技術概況 1
1.1.2 電動平車的歷史與發展概況 2
1.2 車間生產工藝及設備配置 2
1.2.1 車間生產工藝 2
1.2.1.1 電動平車制造執行標準 2
1.2.1.2 車間生產工藝流程 3
1.2.1.3 主要制造工藝 3
1.2.2 平車種類及配置 4
1.2.2.1 平車種類 4
1.2.2.2 軌道平車車輛配置 6
1.3 原有設備或工藝薄弱環節及改進措施 6
1.3.1 原有設備或工藝薄弱環節 6
1.3.2 設備或工藝改進措施 7
1.4 企業環保狀況及評價—電動平車將是節能減排投資亮點 7
2. 90T電動平車方案設計 8
2.1 性能要求 8
2.1.1 背景技術 8
2.1.2 技術要求 8
2.1.3 操作規程 8
2.1.4 電動平車巡回檢查內容 9
2.2 總體方案設計 9
2.3 機械裝置 11
2.3.1 傳動系統 11
2.3.1.1 主動輪的布置方案 11
2.3.1.2 主動輪驅動型式 11
2.3.2 車架工藝 13
2.3.3 熱鋼板支承工藝 14
2.3.4 車輪與軌道 14
2.3.4.1 車輪 14
2.3.4.2 軌道 16
2.4 供電裝置 17
3. 力能參數計算 18
3.1 車輪與軌道的選擇 18
3.2 車輪強度校核 19
3.2.1 車輪的計算輪壓 19
3.2.2 車輪踏面疲勞接觸應力計算 20
3.2.3 強度校核計算 20
3.3 運行機構的計算 21
3.3.1 運行阻力矩的計算 21
3.3.1.1 平穩運行階段 21
3.3.1.2 啟動階段 23
3.3.2 電動機和減速器的選擇 24
3.3.2.1 電動機的選擇 24
3.3.2.2 減速器的選擇 25
3.3.2.3 驗算起動時間 26
3.3.2.4 驗算平均加速度 26
3.3.2.5 電動機發熱驗算 26
3.3.3 打滑驗算 27
3.3.3.1 起動時的不打滑條件 28
3.3.3.2 制動時的不打滑條件 29
3.3.4 聯軸器的選擇 29
3.4 軸與軸承的設計及校核 30
3.4.1 軸的設計及校核 30
3.4.1.1 主動車輪組軸的設計及校核 30
3.4.1.2 從動車輪組軸的設計及校核 35
3.4.2 軸承的選擇及校核 35
3.4.3 鍵的選擇及校核 36
結論 37
致謝 38
參考文獻 39
附錄英文翻譯 40 ...
