臥式鋼筋切斷機設計

文件大小： 16.02 MB
下載次數：
文件評級：
更新時間：2013-12-29
發布人： majianyong

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

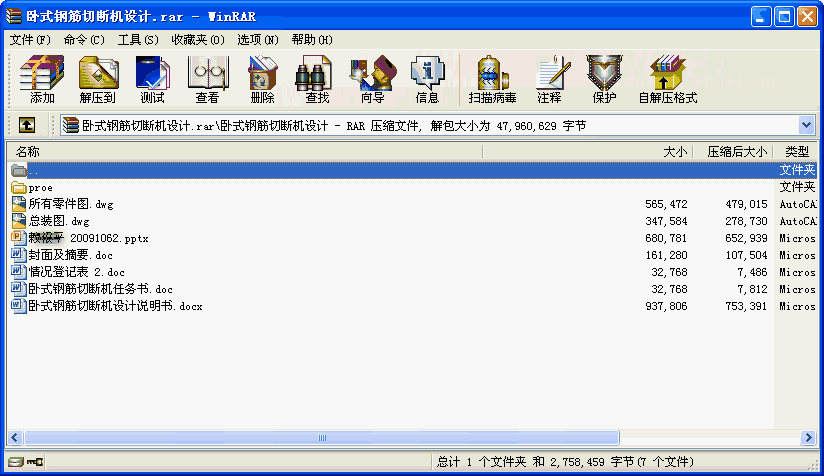

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

臥式鋼筋切斷機設計
目錄
1前言 1
1.1 概述 1
1.2 臥式鋼筋切斷機工作原理 1
2電機選擇 2
2.1 切斷鋼筋需用力計算 2
2.2 刀具行程 2
2.3 功率計算 3
2.4 電機參數的選擇 3
3帶傳動設計 3
3.1 傳動數據的設計計算 3
3.2 帶傳動設計 4
4高速級齒輪傳動設計 9
4.1 選定齒輪類型、精度等級、材料及齒數 9
4.2 按齒面接觸強度設計 9
4.3 按齒根彎曲強度設計 11
4.4 幾何尺寸計算 12
4.4 高速級齒輪零件圖 13
5低速級齒輪傳動設計 14
5.1 選定齒輪類型、精度等級、材料及齒數 14
5.2 按齒面接觸強度設計 14
5.3 按齒根彎曲強度設計 16
5.4 幾何尺寸計算 17
5.5低速級齒輪零件圖 17
6軸的結構設計與校核 19
6.1 輸入軸的設計與校核 19
6.2 二軸的設計與校核 24
6.3 三軸曲軸的設計與校核 28
7鍵的校核 32
8軸承的校核 33
9緊固件的校核 34
11機器的特點 34
12鋼筋切斷機的安全操作 36
14總結 36
13參考文獻 36
致謝 38
鋼筋切斷機是一種在工程及建筑領域中廣泛使用的設備，由于近年來房地產的迅速發展，鋼筋切斷機的生產、使用呈現快速增長的趨勢，隨著建筑工程規模的擴大和對建筑質量要求的提高，對鋼筋切斷機的性能也提出了更高的要求。
國內外切斷機的對比：由于切斷機技術含量低、易仿造、利潤不高等原因，所以廠家幾十年來基本維持現狀，發展不快，與國外同行相比具體有以下幾方面差距。
全球經濟建設的快速發展,為建筑行業，特別是為建筑機械的發展提供了一個廣闊的發展空間，為廣大生產企業提供一個展示自己的舞臺。面對競爭日益激烈的我國建筑機械市場，加強企業的經營管理，加大科技投入，重視新技術、新產品的研究開發，提高產品質量和產品售后服務水平，積極、主動走向市場，使企業的產品不斷地滿足用戶的需求，盡快縮短與國外先進企業的差距，無疑是我國鋼筋切斷機生產企業生存與發展的必由之路。
本次畢業設計的任務是臥式鋼筋切斷機的設計。要求切斷鋼筋的最大直徑30mm，切斷速度為30次/分。
1.2臥式鋼筋切斷機工作原理
該切斷機是采用電動機經一級帶傳動和二級齒輪傳動減速后,帶動曲軸旋轉,曲軸推動連桿使滑塊和動刀片在機座的滑道中作往復直線運動,使活動刀片和固定刀片相錯而切斷鋼筋。其應結構盡可能的簡單。其結構圖如下圖（圖1-1）。
...
