帶式運輸機的傳動裝置的設計

文件大小： 641.12 KB
下載次數：
文件評級：
更新時間：2014-07-12
發布人： 2220692563

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

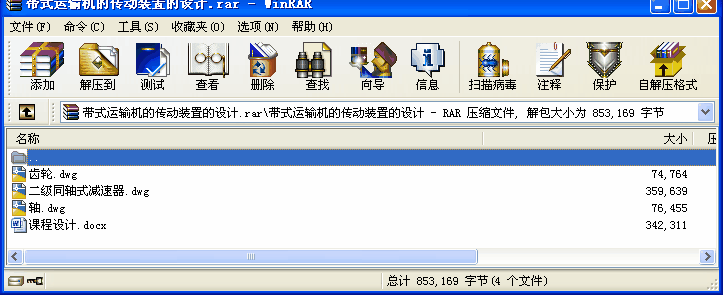

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

目錄

一、設計任務書…………………………..………………………..…(3)
二、電動機的選擇…………………………..……………………..…(4)
三、計算傳動裝置的運動和動力參數…………………………....…(5)
四、傳動件設計計算（齒輪）………………………………………(6)
五、軸的設計………. ………. ………. ……….. .. .. ..………..……(10)
六、滾動軸承的計算………………………………………..…..…..(16)
七、連結的選擇和計算……………………………….……….……(19)
八、潤滑方式、潤滑油牌號及密封裝置的選擇…………………..(20)
九、箱體及其附件的結構設計…………………………….….…..(20)
十、設計總結…..…………………………………………………….(22)
十一、參考資料.…………………….…………………………….…(23)
2工作情況：已知條件
1) 工作條件：兩班制，連續單向運轉，載荷較平穩，室內工作，有灰塵，有粉塵，環境最高溫度35℃；
2) 使用折舊期；8年；
3) 檢修間隔期：四年一次大修，兩年一次中修，半年一次小修；
4) 動力來源：電力，三相交流電，電壓380/220V；
5) 運輸帶速度容許誤差：±5%；
6) 制造條件及生產批量：一般機械廠制造，小批量生產。
二電動機選擇
選擇電動機類型：
按工作要求和條件，選用三相籠型異步電動機，封閉式結構，電壓380V，Y型。
2．選擇電動機的容量：
電動機機所需功率：　Ｐ_ｄ＝Ｐ_Ｗ/η_ａ　ｋＷ
工作機所需功率：Ｐ_W＝Fv/1000　ｋＷ
因此：Ｐ_ｄ＝Fv/(1000η_ａ )　ｋＷ
設計方案的總效率 η_a=η_0^2 η_1^3 η_2^2
式中：η_0——彈性聯軸器（2個）
η_1——球軸承的傳動效率（3對），
η_2——8級精度一般齒輪的傳動效率（2對）
取 η_0=0.98，η_1=0.99，η_2=0.97 則：
η_a=η_0^2 η_1^3 η_2^2=〖0.98〗^2×〖0.99〗^3×〖0.97〗^2≈0.88
所以：Ｐ_ｄ＝Fv/(1000η_ａ )=(4000×1.6)/(1000×0.88)=7.27kW
...
