C6140車床撥叉加工工藝及工藝裝備設計

文件大小： 1.04 MB
下載次數：
文件評級：
更新時間：2014-07-12
發布人： 2220692563

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

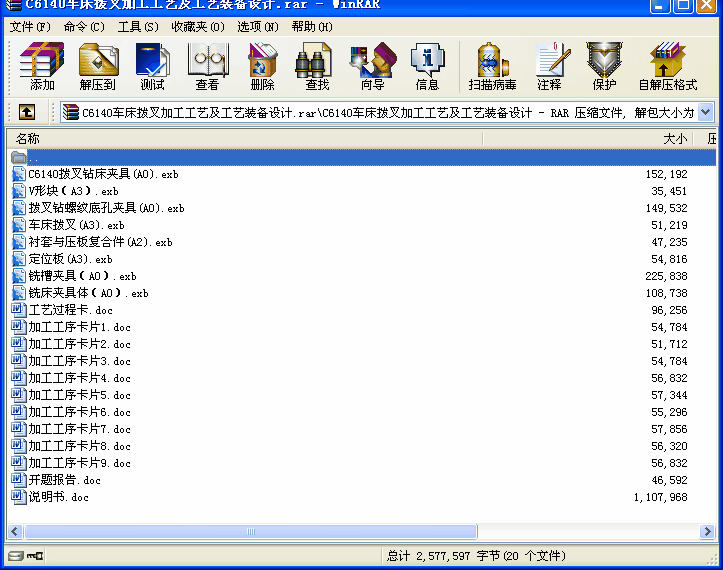

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

摘要

C6140車床撥叉是典型的叉類零件，是機床操縱機構的重要組成零件之一．工作時，操縱變速操縱桿，通過撥叉撥動主軸箱中的滑移齒輪在軸上移動，實現變速．雖然撥叉不直接參予機床的成形運動，但它的加工質量對機床變速機構的安全可靠性及操作者的勞動強度都有一定的影響。叉類零件剛性差，易產生彎曲變形，加工質量不穩定，生產效率較低。因此設計科學合理的撥叉加工工藝和專用夾具，對保證零件的加工質量、提高生產效率、降低成本、減輕工人的勞動強度都具有重要的意義。
通過撥叉零件工藝和專用夾具的設計，能夠進一步加強對學生知識能力與綜合素質的培養，尤其是綜合設計能力、創新能力、工程實踐能力的培養與提高以及重視經濟和環境意識的培養。同時也能夠使學生在外語運用、計算機應用、文獻查閱等方面的技能得以提高，為學生走向社會后獨立從事工作打下堅實的基礎。

關鍵詞 C6140車床撥叉加工
目錄

摘要 I
Abstract II
第1章撥叉零件的工藝規程的編制 2
1.1 撥叉零件的分析 2
1.2 確定毛坯尺寸、畫毛坯——零件合圖 2
1.3 工藝規程的編制 2
第 2 章撥叉零件的夾具設計 5
2.1 銑床夾具的設計 5
2.1.1 工件加工工藝的分析 5
2.1.2 工定位方案的確定 5
2.1.3 夾緊方案的設計 6
2.1.4 夾具對定方案的確定 7
2.1.5 定位誤差的計算 8
2.1.6 切削力與夾緊力的計算 9
2.1.7 本夾具的使用說明 10
2.2 鉆床夾具設計 10
2.2.1 工件的加工工藝分析 10
2.2.2 定位方案的確定 11
2.2.3 夾緊方案的設計 14
2.2.4 夾具對定方案的確定 15
2.2.5 定位誤差的計算 16
2.2.6 切削力與夾緊力的計算 17
2.2.7 夾具的使用說明 18
第 3 章鉆床夾具設計 19
3.1 撥叉零件的分析 19
3.2 定位方案的確定 19
3.3 夾緊方案的設計 20
3.4 夾具對定方案的確定 22
3.5 定位誤差的計算 22
3.6 切削力與夾緊力的計算 23
3.7 夾具的使用說明 24
致謝 25
參考文獻 26
附錄1 27
附錄2 39
附錄3 45 ...
