DN1400熱水塔結構設計

文件大小： 1.74 MB
下載次數：
文件評級：
更新時間：2014-07-06
發 布人： 2321250279

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

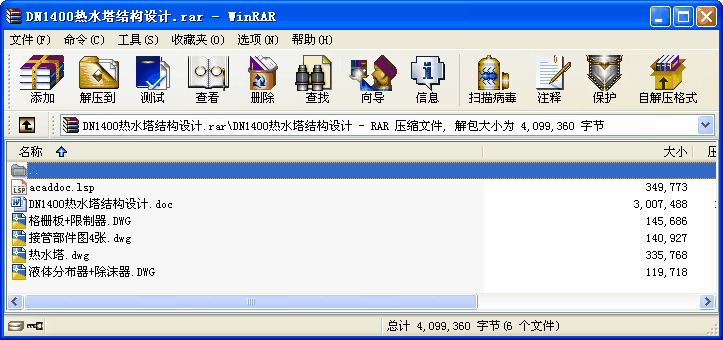

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

摘要：在化工、煉油、醫藥和另外一些工業部門，塔是一種重要的單元操作設備。而填料塔是化工類企業中最常用的氣、液傳質設備之一。本設計主要是針對DN1400熱水塔的結構設計。對該設備的要求是經久耐用具有良好的耐腐蝕性，較高的機械強度和必要的耐熱性。取材容易，價格便宜。堅持改善流體的均勻分布,提高傳遞效率,減少流動阻力,增大流體的流量以滿足降耗、節能、設備放大、高純產品制備等各種需要的方向，設計出滿足工藝要求的熱水塔。論文主要內容包括：塔體的設計計算與校核；塔的內件及附件；絲網除沫器、支撐格柵板、床層限制器、液體分布器等的選取設計。還對金屬填料塔火災事故及預防進行了論述。
關鍵詞：熱水塔；絲網除沫器；支撐格柵板：液體分布器；填料塔
第一章引言
1.1填料塔簡介
填料塔最初出現在十九世紀中葉，在1881年用于精餾操作。填料塔的塔體橫截面有圓形，矩形及多邊形等，但絕大部分是圓形。塔殼材料可以是碳鋼，不銹鋼，聚氯乙烯，玻璃鋼和磚等。塔內放置著填料（packings）。填料種類很多。用于制造填料的材料有碳鋼、不銹鋼、陶瓷、聚丙烯、增強聚丙烯等。
1.2塔填料的現狀和發展趨勢
塔填料是填料塔的核心構件,是氣液兩相進行熱和質交換的場所,它為氣液兩相間熱、質傳遞提供了有效的相界面。塔填料的性質決定了填料塔的操作。因此,人們對塔填料的研究十分活躍。對塔填料改進與更新的目的在于:改善流體的均勻分布,提高傳遞效率,減少流動阻力,增大流體的流量以滿足降耗、節能、設備放大、高純產品制備等各種需要。
1.3塔內件的現狀和發展趨勢
塔內件包括氣體分布器、填料支承板、床層限位器、液體分布器、壁流收集分配錐、液體收集器和再分布器等。其設計、制造及安裝都極為重要。填料塔的分離性能首先取決于填料,其次取決于塔內件等。所以一座性能良好的大型填料塔,填料本身的高性能固然重要,但與之匹配的塔內件,尤其是液體分布器和氣體分布器也是至關重要的。
1.4工藝流程的現狀和發展趨勢
高效填料塔技術用于各類工業物系的分離,雖然設計的重點在塔體及塔內件等核心部分,但與之相配套的外部工藝和換熱系統應視具體的工程特殊性作相應的改進。例如在DMF 回收裝置的擴產改造項目中,要求利用原常壓塔塔頂蒸汽,工藝上可以在常壓塔及新增減壓塔之間采用雙效蒸餾技術,達到降低能耗、提高產量的雙重效果。
綜合考察各分離過程的優缺點,從工藝流程角度,將高連續、低熱效的蒸餾與高選擇性、高熱效的吸附、膜分離等合為一體,建立復合分離技術是一項全新而有效的節能技術。該技術尤其適合于難分離物系的分離。 ...
