小型液壓挖掘機液壓系統優化設計

文件大小： 459.13 KB
下載次數：
文件評級：
更新時間：2014-07-06
發布人： 2321250279

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

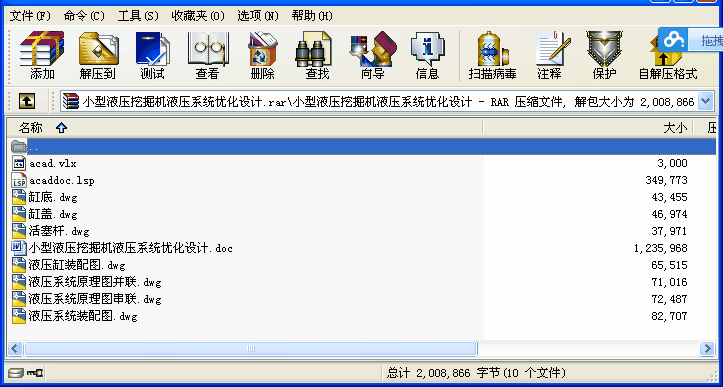

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

摘要此次設計的是斗容為0.1 履帶式全液壓小型單斗挖掘機，它是雙泵定量系統，采用多路換向閥的并聯油路、專用手動換向閥的合流方式。本次設計主要內容是液壓系統的優化和液壓缸的設計。為了適用小型路面的維護，我們增加了沖擊器起碎石作用；為了提高生產率設置了合流措施；此次設計還設計了限速措施，防止重力超速。小型挖掘機具有結構緊湊、挖掘力大、傳動平穩、操作簡便以及容易實現自動控制等優點。
關鍵字
小型挖掘機液壓缸液壓馬達液壓泵優化校核
目錄
前言……………………………………………………………………………8
摘要……………………………………………………………………………9
第一章文獻綜述…………………………………………………………10
1.1 畢業設計課題名稱……………………………………………………10
1.2 畢業設計內容要求……………………………………………………10
1.3 液壓挖掘機的發展前景………………………………………………10
第二章明確設計要求，確定基本方案……………………………… 12
2.1液壓系統設計參數………………………………………………………12
2.2液壓挖掘機大致結構……………………………………………………12
2.3 對液壓系統的要求……………………………………………………12
2.4 確定液壓執行元件的形式……………………………………………13
2.5 擬定液壓執行元件運動控制回路 ……………………………………13
2.6 液壓源系統……………………………………………………………15
第三章繪制液壓系統原理圖。確定基本方案…………………………17
3.1 主機功能結構…………………………………………………………17
3.2 液壓系統工作原理……………………………………………………17
第四章確定液壓系統的主要參數………………………………………21
4.1初選系統工作壓力………………………………………………………21
4.2液壓缸的流量……………………………………………………………21
4.3液壓缸的功率……………………………………………………………21
4.4 計算液壓缸的主要結構尺寸……………………………………………22
第五章液壓缸的設計………………………………………………………25
5.1 選擇液壓缸的類型和安裝方式…………………………………………25
5.2 液壓缸性能的參數計算…………………………………………………25
5.3 液壓缸結構參數設計……………………………………………………27
5.4 液壓缸的聯接計算………………………………………………………32
第六章液壓泵和油箱的選擇……………………………………………41
6.1液壓泵的選擇……………………………………………………………41
6.2 液壓油箱的計算…………………………………………………………42
第七章液壓系統性能驗算………………………………………………43
7.1.液壓系統壓力損失………………………………………………………43
7.2.液壓系統的發熱溫升計算………………………………………………45
第八章設計液壓裝置，編制技術文件…………………………………47
8.1 液壓裝置總體布局………………………………………………………47
8.2 液壓閥的配置形式………………………………………………………47
8.3 通道塊設計………………………………………………………………47
8.4 繪制正式工作圖，編寫技術文件………………………………………48
后記………………………………………………………………………49
附錄……………………………………………………………………………50
參考文獻………………………………………………………………………56
謝辭……………………………………………………………………………57 ...
