電吹風外殼模具設計

文件大小： 5.58 MB
下載次數：
文件評級：
更新時間：2014-07-01
發布人： 2841899187

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

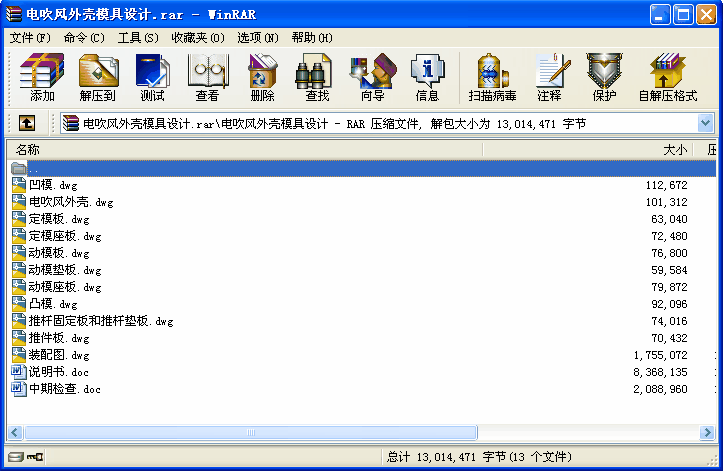

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

摘要
模具現在已經成為工業發展的基礎，而塑料模占模具總量的比例達到35%~40%，塑料成型模具的應用在各類模具的應用中占有領先地位。注射成型是塑料成型的一種重要方法，它主要適用于熱塑性塑料的成型，可以一次成型形狀復雜的精密塑件。本課題就是電吹風外殼作為設計模型，將注射模具的相關知識作為依據，闡述塑料注射模具的設計過程。
通過對電吹風外殼成型工藝的分析，本人設計了一副一模兩腔的塑料模具。模具中決定塑件幾何形狀和尺寸的零部件稱為成型零件，包括上模板、上模芯、下模板、下模芯、下模鑲件等的設計與加工工藝過程。設計成型零部件時，應根據塑料的特性、塑件的結構和使用要求，確定型腔的總體布局，選擇分型面，確定脫模方式，設計澆注系統、排溢系統。然后進行成型零部件的結構設計，計算成型零部件的工作尺寸，對關鍵的成型零部件進行強度和剛度校核。然后運用Pro/E軟件完成電吹風外殼模具的整體設計；最后應用Pro/E中的塑料顧問模塊（Plastic Advisor），對塑料制品進行注射仿真分析。

關鍵詞：注射成型；電吹風外殼；一模兩腔；Pro/E。
目錄
摘要
Abstract
第一章緒論
1.1塑料模具業的現狀…………………………………………………………………1
1.2常見的塑料成型模具………………………………………………………………1
1.3注射模具的發展趨勢………………………………………………………………2
第二章塑料成型工藝
2.1塑料制品的結構和工藝性能設計…………………………………………………3
2.2注塑成型工藝過程…………………………………………………………………5
2.3注塑成型設備………………………………………………………………………6
第三章電吹風外殼注射模設計
3.1注射模具分類及典型結構 ………………………………………………………13
3.2電吹風外殼模具的結構設計 ……………………………………………………16
3.3注射模具與注射機的關系 ………………………………………………………26
第四章電吹風外殼模具三維設計
4.1Pro/e模具設計過程簡介…………………………………………………………32
4.2EMX模架設計……………………………………………………………………34
第五章電吹風外殼注射仿真分析
5.1 Plastic Advisor的簡介……………………………………………………………38
5.2塑料顧問模塊的進入 ……………………………………………………………38
5.3 分析功能應用 ……………………………………………………………………39
5.4 分析結果 …………………………………………………………………………41
第六章小結……………………………………………………………………………43
致謝……………………………………………………………………………………44
參考文獻………………………………………………………………………………45
附錄 …………………………………………………………………………………46
...
