CA6140手柄座課程設計

文件大小： 318.61 KB
下載次數(shù)：
文件評級：
更新時間：2014-06-24
發(fā) 布人： 2104573392

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

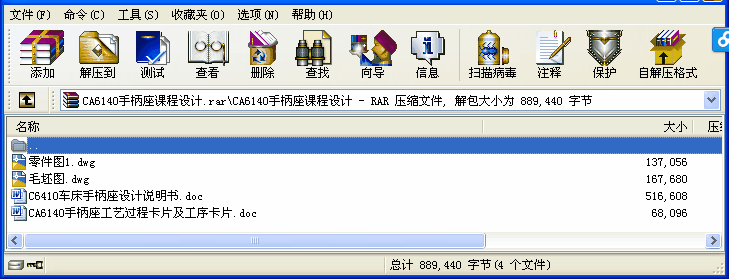

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

(一) 零件的作用
題目所給的零件是CA6140車床的手柄座。它位于車床操作機構中，可同時操縱離合器和制動器，即同時控制主軸的開、停、換向和制動。操作過程如下：當手把控制手柄座向上扳動時，車床內部的拉桿往外移，則齒扇向順時針方向轉動，帶動齒條軸往右移動，通過撥叉使滑套向右移，壓下羊角形擺塊的右角，從而使推拉桿向左移動，于是左離合器接合，主軸正轉；同理，當手把控制手柄座向下扳動時，推拉桿右移，右離合器接合，主軸反轉。當手把在中間位置時，推拉桿處于中間位置，左、右離合器均不接合，主軸的傳動斷開，此時齒條軸上的凸起部分正壓在制動器杠桿的下端，制動帶被拉緊，使主鈾制動。
(二)零件的工藝分析
CA6140車床手柄座有多處加工表面，其間有一定位置要求。分述如下：
1．以為中心的加工表面
這一組的加工表面有的孔，以及上下端面，，下端面為的圓柱端面；孔壁上有距下端面11mm、與孔中心軸所在前視面呈角的螺紋孔，尺寸為M10-7H，另外還有一個尺寸為6H9的槽，孔與槽的總寬度為27.3H11。
2．以為中心的加工表面
該組的加工表面有的螺紋孔(有位置要求)，加工時測量深度為25mm，鉆孔深度為28mm。上孔壁有一個配鉸的錐銷通孔，該通孔有位置要求。
3．以為中心的加工表面
本組的加工表面有的孔(兩個)，及其兩個內端面(對稱)，兩端面均有位置要求，端面之間的距離為 mm。，孔除了有位置要求以外還有平行度的形狀公差要求(與孔壁之間的平行度公差為 )
4．以為中心的加工表面
這組的加工表面有的孔，該孔通至上的槽，并有位置要求。
由上面的分析可知，加工時應先加工完一組表面，再以這組加工后的表面為基準加工另外一組。
...
