轉向系統畢業設計
- 文件介紹：

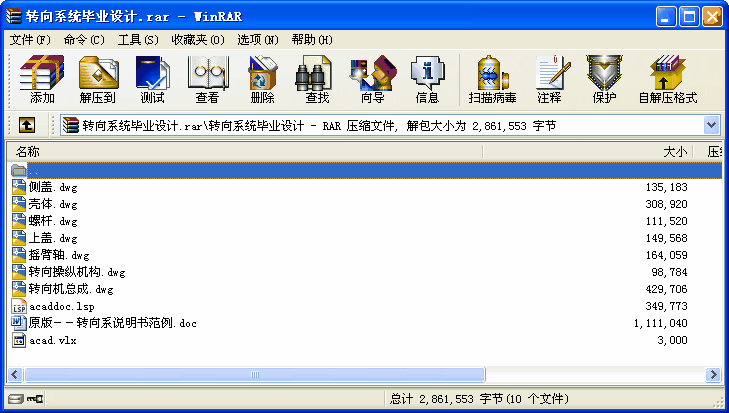

- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
- 1.2 前橋和轉向系組成和設計步驟
前橋通過懸架與車架(或承載式車身)相聯，兩側安裝著從動午輪，用以在車架(或承載式車身)與車輪之間傳遞鉛垂力、縱向力和橫向力。從動橋還要承受和傳遞制動力矩。從動橋按與其匹配的懸架結構的不同，也可分為非斷開式與斷開式兩種。從動橋按與之匹配的懸架結構不同可分為非斷開式與斷開式兩種。由于農用車要求價廉，所以多采用非斷開式前橋。非斷開式的前橋主要有前梁，轉向節和轉向主銷組成。
一、從動橋結構形式
1、非斷開式轉向從動橋
2、合縱臂式后支持橋
一般多采用非斷開式轉向從動橋。
二、從動橋設計
1、轉向從動橋主要零件尺寸的確定，前梁，工字型斷面，可采用常規設計，也可采用計算機程序可靠性優化設計。
2、零件工作應力的計算
（1）在制動工況下的前梁應力計算
（2）在最大側壓力工況下的應力計算
（3）轉向節在制動和側滑工況下的應力計算
（4）主銷和轉向襯套在制動和側滑工況下的應力計算
（5）轉向節推力軸承和止推墊片的計算
三、轉向系設計
1、轉向器方案分析
2、轉向器主要性能參數設計
3、轉向梯形的優化設計
...
