銑氣門搖臂軸支座φ18mm孔兩端面的銑床夾具設計
  • 該文件為rar格式
  • 文件大小: 739.95 KB
  • 下載次數
  • 文件評級
  • 更新時間:2014-06-21
  • 發 布 人: 2726125371
  • 文件下載:
  • 立即下載

  • 文件介紹:

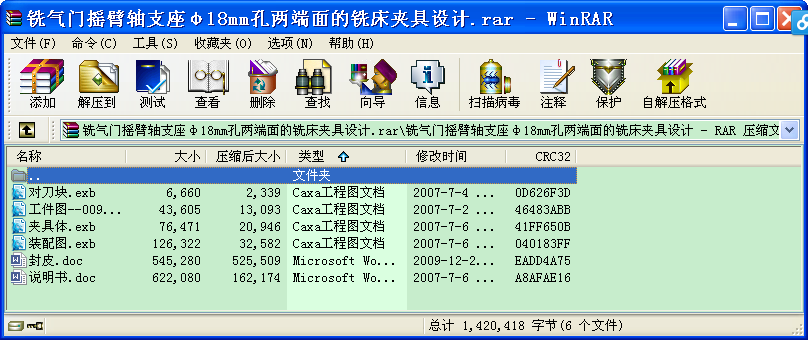

  • 該文件為 rar 格式(源文件可編輯),下載需要 20 積分
  • 銑氣門搖臂軸支座φ18mm孔兩端面的銑床夾具設計
  • 摘要

       本套夾具是為加工(銑削)1105柴油機中氣門搖臂軸支座上mm孔兩端面而設計的。鑒于兩端面的精度及工作要求,采用臥式雙面組合銑床進行加工,本套夾具正是配合該種銑床使用。
       夾具中的定位與夾緊方案是采用一根特殊的定位銷,定位銷中間是一塊圓形支撐板,它可以限制氣門搖臂軸支座中A面上的3個自由度。定位銷插入φ11孔,又可以限制2個自由度,剩下1個自由度用一個固定在夾具體上的防轉銷來限制,這樣工件被完全固定,既沒有出現欠定位,也無過定位現象。最后,定位銷上端用夾緊螺母(M8)將工件夾緊,下端用兩個M8螺母將工件固定在夾具體上。為保證兩端面同軸度并提高工作效率,按工序集中原則,需將兩端面同時銑削,因此在工件左側安裝兩個背靠背的對刀塊,使兩把刀具同時對刀,對刀塊工作面與定位銷的位置精度以及各種形位公差必須按設計要求得到保證,這樣才能保證零件的合格率。

    關鍵詞:定位銷;對刀塊;定位;夾緊
    目 錄

    一 零件的分析 1
    (一)零件的作用 1
    (二)零件的工藝分析 1
    二 工藝規程設計 2
    (一)確定毛坯的制造形式 2
    (二)基面的選擇 2
    (三)定位與夾緊方案 3
    (四)制定工藝路線 3
    (五)選擇加工設備及刀、夾、量具 4
    (六)加工工序設計 5
    三 夾具設計 13
    (一)零件本工序的加工要求分析 13
    (二)擬定定位方案和選擇定位元件 14
    (三)定位誤差計算 14
    (四)確定夾緊方案 14
    (五)確定對刀裝置 14
    (六)夾具精度分析和計算 15
    四 設計小結 17
    參考文獻 19
    ...
