平壓印刷機設計

文件大小： 882.72 KB
下載次數：
文件評級：
更新時間：2014-06-18
發 布人： 2562353864

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

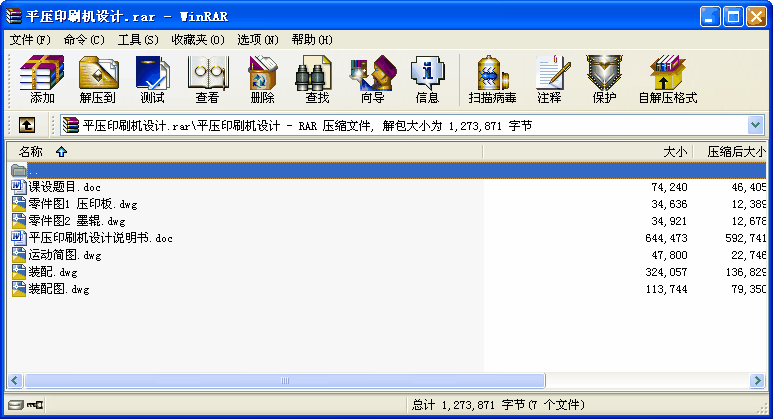

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

平壓印刷機設計
前言
制造業是現代國民經濟合綜合國力的重要支柱，其生產總值一般占一個國家國內生產總值的20%--50%，在一個國家的企業生產力的構成中，制造技術的作用一般占60%左右
本次課程設計的題目是：平壓印刷機的設計
平壓印刷機是一種簡易印刷機，平壓印刷機結構比較簡單，體積小，印刷速度慢，大多采用人工輸紙方式。適用于印刷八開以下的印件，如各種商標、說明書、包裝紙盒、圖書封面、彩色插頁等。
功能要求及工作原理：
⑴總功能要求
印制各種資料、名片、表格。
⑵ 工作原理
平壓印刷機的工作原理及工藝動作分解如圖2.1所示，將油墨定量輸送至墨盤2，令墨盤作間歇轉動，使墨輥1蘸墨時能較均勻地得到供墨；墨輥沿墨盤面和銅鋅板面11上下運動，完成蘸墨和刷墨動作；放有白紙的壓印板3繞一固定點D來回?cái)[動，其工作行程終點使白紙與涂有油墨的銅鋅板壓合，完成印刷工藝。當空回行程時便可取出成品。
原始數據和設計要求：
⑴ 實現印頭、油輥、油盤運動的機構由一個電動機帶動，通過傳動系統使該機具有1600～1800次/小時的印刷能力。
⑵ 電動機功率P＝0.8kw，轉速n電＝ 930r/min，電動機放在機架的左側或底部，可自行決定。
⑶ 根據印刷紙張幅面(280×406mm2)，最大印刷幅面為260×380mm2，設定lCD＝250mm。
⑷ 印頭擺角為70°，要求印頭返回行程與工作行程的平均速度之比(行程速度變化系數)K＝1.118。
⑸ 油輥擺角為110°，油輥在上極限位置時，恰與油盤的上邊緣接觸，油盤直徑為400mm。
⑹ 要求機構傳動性能良好，即印頭和油輥在兩極限位置處的傳動角 g 大于或等于許用傳動角［g］＝40°。結構應緊湊，制造方便。
...
