雙軸攪拌機畢業全套

文件大小： 1.75 MB
下載次數：
文件評級：
更新時間：2014-06-03
發布人： 482923078

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

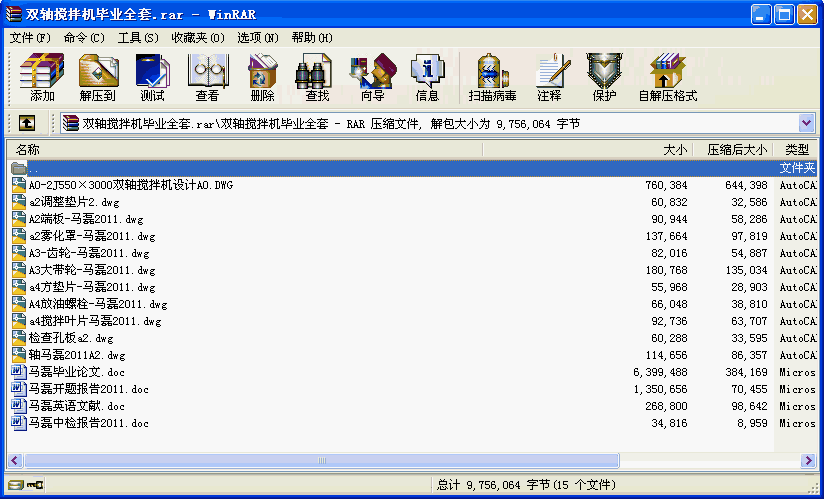

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

摘要
雙軸攪拌機為螺旋式攪拌機，它的攪拌部件是兩根形狀對稱的同步螺旋轉子，兩根螺旋軸在旋轉時速度同步、方向相反。雙軸攪拌機由電機驅動，可用減速機控制轉子轉動速度，達到最佳的攪拌效果。
雙軸攪拌機的主要部件包括，機械外殼、兩根螺旋轉軸、電機驅動裝置、聯動裝置、配管和蓋板等，雙軸攪拌機的螺旋軸是最重要的工作部分，兩根螺旋軸的旋轉方向相反，都具有軸承座、軸承套、軸承蓋、葉片和聯動裝置。攪拌機構包括彼此平行的第一和第二攪拌軸、攪拌葉片和臥式攪拌桶，所述攪拌葉片從第一和第二攪拌軸向四周伸出，并在軸向依次等距排列而在圓周方向依順時針或逆時針彼此相差一固定角度，使在第一和第二攪拌軸上的攪拌葉片分別形成旋向相反的螺旋狀排列；所述第一和第二攪拌軸彼此同步轉動并且其葉片交錯通過由該第一和第二攪拌軸軸線所確定的平面；在所述攪拌桶一端的頂部設有進料口，而在所述攪拌桶另一端的底部設有出料。采用這種結構，攪拌機的攪拌葉片在攪拌干粉砂漿的同時將干粉砂漿從進料口排向進料口，從而實現生產的連續，有效的提高了生產效率。
關鍵詞：雙軸攪拌機螺旋軸攪拌葉片生產效率
目錄
1前言 1
2 總體方案論證 4
2.1 工作原理 4
2.2 結構設計特點 4
2.2.1 外殼的設計形式 5
2.2.2 軸與葉片的安裝方法的設計 6
2.2.3 傳動機構的設計 8
2.2.4 密封裝置的設計 8
2.2.5 霧化裝置的設計 9
3 預加水雙軸攪拌機主要技術參數的計算 11
3.1 生產能力的估算 11
3.2 主軸轉速的估算 13
3.3 主軸直徑D的估算 13
3.4 攪拌機內物料軸向運動速度的估算 14
3.5 物料在攪拌機內停留時間的估算 15
3.6 功率的計算 16
4 電機的選擇 19
4.1 選擇電動機類型和結構形式 19
4.1.1 選擇電動機的容量 19
4.1.2 確定電動機轉速 20
4.2 減速機選擇 21
4.3 計算傳動裝置的總傳動比并分配各級傳動比 21
5 傳動裝置的設計計算與校核（確定帶傳動、齒輪傳動的主要參數） 22
5.1 V帶的設計計算 22
5.2 齒輪的設計計算 26
5.3 軸的設計計算及校核 31
5.4 軸承的校核 37
6 預加水雙軸攪拌機的安裝 39
6.1 預加水成球工藝對設備安裝的要求 39
6.2 雙軸攪拌機的安裝 39
6.3 電動機的安裝 40
7 設備的使用維護和潤滑 41
7.1 設備的使用維護 41
7.2 設備的潤滑 41
7.2.1 滑動軸承的潤滑 42
7.2.2齒輪傳動的潤滑 42
8 結論 43
參考文獻 44
致謝 46 ...
