鋁合金水槽的冷擠壓工藝設計

文件大小： 1.35 MB
下載次數：
文件評級：
更新時間：2014-05-25
發布人： lengbingbing

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

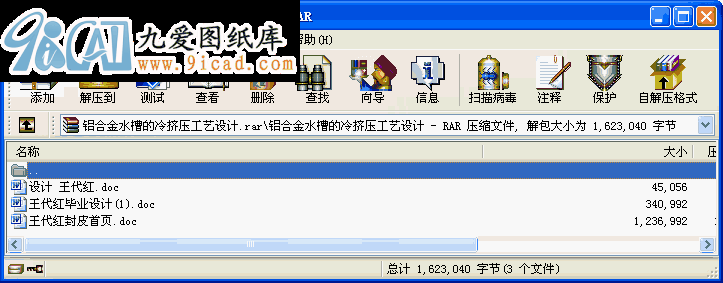

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

摘要

敘述了鋁合金水槽塑性成形的工藝分析，設計冷擠壓件，計算毛坯形狀及尺寸，驗算許可變形程度，計算冷擠壓變形力。介紹了鋁合金水槽冷擠壓工藝及模具結構。文中指出了工藝設計在冷擠壓生產中的重要性。闡述了冷擠壓件的材料選擇、形狀設計、尺寸設計、許用變形程度及可獲得的尺寸精度和表面粗糙度。該件屬于淺形杯形件，這是一種結構簡單，比較常用的一種形式，它常不設導向結構，凸凹同心對正，完全依靠壓力機的滑塊來保證，利用凸模外套和凹模本身進行導向的模具，稱之為自身導向的反擠壓模具。這種膜具的導向效果好，常用于精度要求高的杯形件的反擠壓。若零件孔的深度小于直徑的兩倍，凸模套可以制成固定形式，否則將凸模設計成帶有彈簧的裝置的浮動結構。

關鍵詞:鋁合金水槽；冷擠壓；工藝計算；模具結構
目錄

中文摘要……………..…………………………………………..……….….………I
Abstract……………..…………………………..…………………………………... II
前言………………………………………………………………………………………………..1
1.冷擠壓的基本概念…………………………………………………………………3
1.1 冷擠壓工藝的實質……………………………………………………………….3
1.2 冷擠壓工藝的方法分類………………………………………………………….3
1.2.1 按金屬流動方向…………………………………………………………3
1.3 冷擠壓工藝的優點及應用范圍………………………………………………….4
1.3.1 冷擠壓工藝的優點…………………………………………………………4
1.3.2 冷擠壓工藝的應用范圍……………………………………………………4
1.4 冷擠壓技術現狀及發展方向…………………………………………………….4
1.4.1 冷擠壓技術的現狀………………………………………………………..4
1.4.2 冷擠壓技術的發展方向…………………………………………………..5
1.5 冷擠壓模具設計的基本知識……………………………………………….......6
1.5.1 冷擠壓模具的構造及其特點……………………………………………6
1.5.2 模具設計基本要求………………………………………………………6
1.5.3 模具設計的一般程序……………………………………………………6
1.6 本文研究的主要內容……………………………………………….…………..6
2.鋁合金水槽的設計及其毛坯的處理……………………………………………..7
2.1 鋁合金水槽圖的設計…………………………………………………………...8
2.2 毛坯的制備及其處理…………………………………………………………...8
2.2.1 毛坯的形狀和尺寸的確定………………………………………………..8
2.2.2 坯料的軟化處理…………………………………………………………..9
2.2.3 坯料的表面處理及其潤滑………………………………………………..9
2.3 冷擠壓工藝方案的設計………………………………………………………...9
2.4 冷擠壓模具的材料………………………………………………………….…10
2.5 擠壓力的估算及其擠壓設備的選擇…………………………………………...11
2.5.1 影響單位擠壓力的主要因素………………………………………….….12
2.5.2 冷擠壓力及設備的選擇………………………………………………....13
3.擠壓件圖的設計………………………………………………………………...15
4.模具結構的設計………………………………………………………………...17
4.1 擠壓模具的結構...................................................................................................17
4.1.1 凸模的設計…………………………………………………………..…17
4.1.2 凹模的設計…………………………………………………………....18
4.1.3 模具結構設計……………………………………………………….….19
4.2上模部分結構設計………………………………………………………….…...20
4.3 卸料裝置的設計………………………………………………………………...20
結論..............................................................21
致謝………………………………………………………………………….…….22
參考文獻…………………………………………………………………………….23
...
