零前角阿基米德齒輪滾刀的齒形誤差檢測

文件大小： 956.53 KB
下載次數：
文件評級：
更新時間：2014-05-25
發 布人： lengbingbing

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

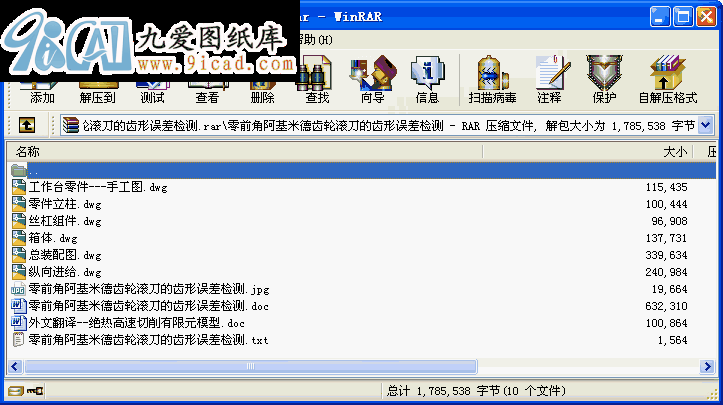

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

目錄
摘要 I
ABSTRACT II
第1章緒論 1
1.1 課題分析 1
第2章齒輪滾刀概述 3
2.1 齒輪刀具的主要類型、工作原理和選用 3
2.2 齒輪滾刀基本蝸桿 4
2.3 齒輪滾刀的原理誤差 5
2.4 齒輪滾刀的重磨誤差 8
第3章課題分析與檢測裝置總體方案設計 11
3.1 檢測裝置總體方案設計 11
3.1.1系統運動方式的確定 11
3.1.2伺服系統的選擇 11
3.1.5設計方案的可行性分析 13
第四章機械部分設計 14
4.1 步進電機的選用 14
4.1.1 步進電機的計算 14
4.1.2步進電機的選用 14
4.2 滾動導軌的設計與尺寸確定 15
4.2.1 滾珠導軌的選擇 16
4.2.2.滾動導軌的預緊 18
4.2.3.額定壽命的計算 18
4.2.4.載荷計算 19
4.2.5.滾動體確定 20
4.2.6 許用負荷驗算 20
4.2.7.滾動導軌的材料和熱處理 21
4.3 滾珠絲杠螺母副的設計與尺寸確定 21

4.3.1滾珠絲杠螺母副的選用 22
4.3.2滾珠絲杠螺母副的計算 23
4.3.3 滾珠絲杠螺母副的驗算 26
4.4變速機構中齒輪的設計 28
4.4.1 齒輪參數計算 29
結論 34
致謝 35
參考文獻 36
附錄1 38
附錄2 43
摘要
在工業化發展的今天，各種機械產品層出不窮，精度要求不斷提高。齒輪傳動作為傳動機構的重要組成部分，其精度高低直接影響產品質量。因此，提高齒輪傳動精度成為了提高產品質量的一種方法。齒輪傳動精度的高低主要受裝配精度、齒輪制造精度兩方面的影響
齒輪制造精度是由加工刀具來保證。而齒輪滾刀是加工齒輪的重要刀具，尤其是阿基米德齒輪滾刀在加工各種齒輪的過程中得到了廣泛的應用。所以，對阿基米德齒輪滾刀精度的分析檢測是非常有必要的。
本設計主要任務是對零前角阿基米德齒輪滾刀的齒形誤差進行檢測。主要設計內容包括：檢測裝置總裝配圖，縱向進給裝配圖，箱體零件圖，橫向進給工作臺零件圖，立柱導軌零件圖。

關鍵詞齒輪滾刀齒形誤差檢查儀齒輪
...
