核桃去殼機的設計

文件大小： 579.34 KB
下載次數：
文件評級：
更新時間：2014-05-25
發布人： lengbingbing

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

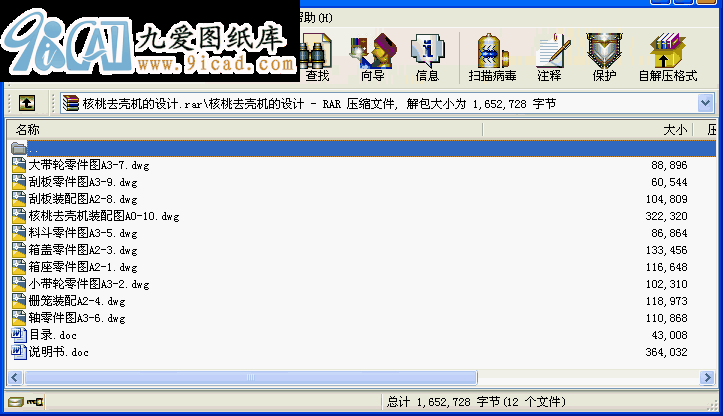

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

摘要
刮板式核桃去殼機以前也稱為刀籠剝殼機，是借助轉動軸上的刮板與籠柵的擠壓和打擊作用，將核桃果外殼破碎的一種機械設備，其特點是結構簡單、操作方便。
它主要由進料機構、剝殼機構和支承機構等部分組成，核桃果進入存料斗后，經下部的入料窄口形成薄層流落下來進入剝殼箱內，與高速旋轉的刮板相互碰撞，在刮板的錘擊下，核桃殼發生破裂，從而進行第一次剝殼。部分核桃果在下落過程中沒有與刮板發生碰撞，有些發生碰撞了而核桃殼卻未撞裂，這部分核桃落入到由圓鋼棒排列成的柵格上，由于柵格頂部與刮板的旋轉外徑間的間距不足以容納一個核桃果，因此核桃果將在落入柵格的同時被刮板再次錘擊和擠壓，從而使這些核桃果的果殼也被壓碎。剝殼后的仁與殼通過柵格間的間隙落下，在下落的同時，受到風機吹來的經調節好的氣流作用，果殼因重量輕而被氣流送入集殼通道，而核桃仁因重量大，繼續往下落，從而達到了殼仁分離的目的。

目錄
畢業設計任務書……………………………………………………………………Ⅲ
調研報告……………………………………………………………………………Ⅳ
摘要…………………………………………………………………………………Ⅴ
關鍵詞………………………………………………………………………………Ⅵ
第一章引言……………………………………………………………………… 1
1．1 課題提出的背景………………………………………………………1
1．2 核桃脫殼機械的發展…………………………………………………1
1．3 核桃脫殼機械的研究應用現狀………………………………………6
1．3．1 目前核桃脫殼機采用的脫殼原理……………………………6
1．3．2 新型脫殼技術…………………………………………………7
1．3．3 核桃脫殼機械的工藝研究……………………………………8
1．3．4 核桃脫殼機械存在的問題……………………………………8
1．4 核桃脫殼機械研究重點………………………………………………8
1．4．1 提高核桃脫殼機械的通用性和適應性 ……………………8
1．4．2 提高機械脫殼率。降低破損率 ……………………………9
1．4．3 向自動控制和自動化方向發展 ……………………………9
1．5 核桃脫殼機械應用前景展望……………………………………… 9
第二章刮板式核桃去殼機的結構及工作原理 …………………………….. 11
2．1 刮板式核桃去殼機的結構……………………………………...11
2．2 工作原理……………………………………………………….. 12
第三章刮板式核桃去殼機主要部件的結構設計………………………… …13
3．1設計前各項參數的確定………………………………………….13
3．1．1 刮板的半徑及轉速初定…………………………………….13
3．1．2 刮板所需功率計算…………………………………………13
3．1．3 傳動方案擬定………………………………………………14
3．1．4 電動機的選擇………………………………………………14
3．1．5 傳動裝置的運動和參數計算………………………………15
3．2 V帶傳動…………………………………………………………..15
3.3 軸…………………………………………………………………...18
3.4 刮板結構…………………………………………………………..19
3.5 半柵籠……………………………………………………………..20
3.6 箱體………………………………………………………………..21
3.7 殼仁分離裝置……………………………………………………21
3.8機架 ………………………………………………………………21
3.9附件 ………………………………………………………………21
第四章如何正確使用核桃脫殼機 ………………………………………………22
第五章總結 ………………………………………………………………………24
參考文獻……………………………………………………………………………25
致謝 ……………………………………………………………………………26
附錄………………………………………………………………………………
翻譯………………………………………………………………………………
...
