電池后蓋散熱片注射模設計

文件大小： 5.5 MB
下載次數：
文件評級：
更新時間：2014-05-25
發布人： lengbingbing

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

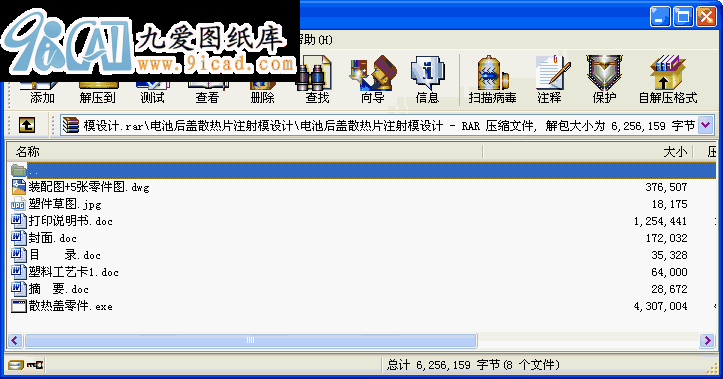

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

摘要

本文主要介紹了散熱蓋的結構特點, 詳細闡述了散熱蓋凸模、凹模、斜滑塊結構及它們的技術難點。在此次設計中，主要用到所學的注射模設計、機械設計、工程材料及熱處理和SolidWorks及注塑模設計插件Imold等方面的知識。著重說明了設計一副注射模的一般流程，即注射成型的分析、注射機的選擇及相關參數的校核、模具的結構設計、注射模具設計的有關計算、模具總體尺寸的確定與結構草圖的繪制、模具結構總裝圖和零件工作圖的繪制、全面審核投產制造等。
塑件結構比較簡單，設計中使用模具工具對塑料產品進行修補，然后對其進行分型設計。零件下部的倒鉤結構是一種典型的模具設計產品結構，在設計的過程中也進行了詳細的描述。型芯的多凸起結構不便于機械加工，這里采用電極設計，采用放電加工的方法來實現加工。

關鍵詞：散熱蓋、注塑模、凸模、凹模、斜滑塊、SolidWorks、imold
