打火機金屬外殼的冷沖壓模具設計

文件大小： 1.77 MB
下載次數：
文件評級：
更新時間：2014-05-25
發布人： kongbei

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

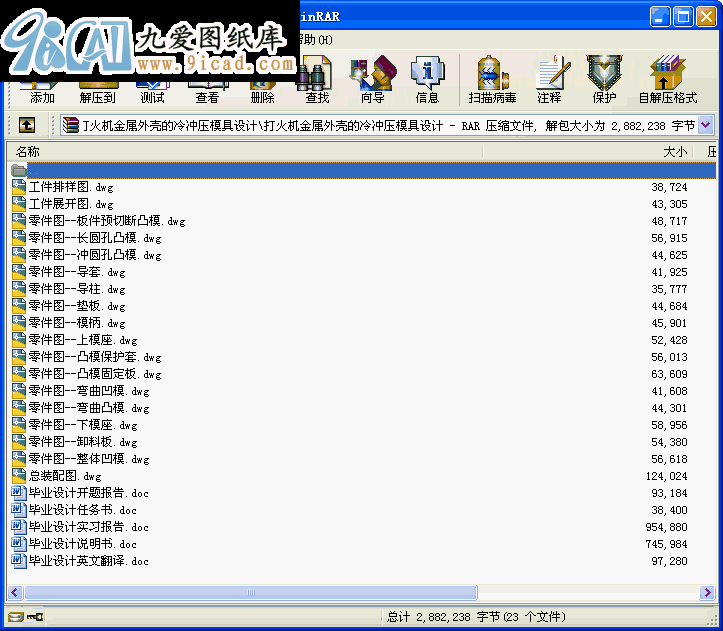

該文件為 rar 格式（源文件可編輯），下載需要 30 積分

摘要
本次課題打火機金屬外殼的冷沖壓模具設計，通過這次設計，進一步熟悉沖壓模具的設計流程運用落料、沖孔、彎曲等沖壓工序設計冷沖壓成形模具，需要解決很多的關鍵問題，對零件進行工藝分析，進行沖壓工藝方案及模具結構方案設計和對沖壓模具零部件工藝參數進行參數選擇及驗算，繪制沖壓模具裝配圖和零件圖。需要運用機械、材料成形、冷沖壓模具、計算機二、三維設計等多學科的知識，需要相當廣闊的知識面和較高的專業水平。通過對零件進行工藝分析和工藝參數計算，根據零件所需冷沖壓工序設計出連續沖壓模具，同時運用AutoCAD繪制二維模具裝配圖和零件圖還得同時對部分零件進行了加工工藝分析。該零件復雜且尺寸不規則，這對模具設計和展開排樣提出了較高的要求，特別是彎曲過程，需要合理的安排工藝，巧妙的設計沖模來解決，對于部分不關鍵的零件可適當降低尺寸公差要求，設計中盡可能使用標準件，有利于設計成本的降低。
關鍵詞：冷沖壓模具，工藝分析，連續模，打火機金屬外殼
