鏟運機液壓系統試驗臺的設計

文件大小： 625.93 KB
下載次數：
文件評級：
更新時間：2014-05-25
發布人： kongbei

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

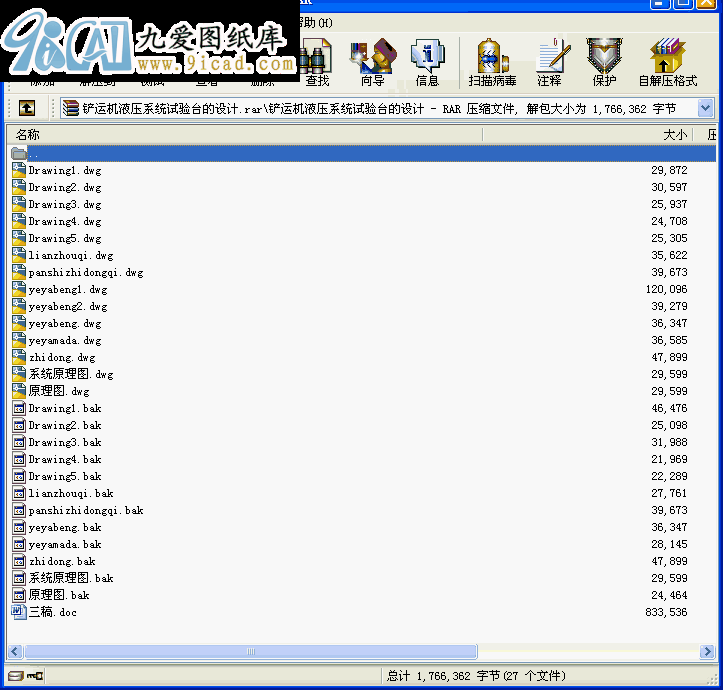

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

摘要：本文進行了鏟運機液壓系統試驗臺的設計。對試驗臺系統及其工作原理做了詳細具體的描述，介紹了試驗臺各個元件，對電動機、油箱、制動系統的工作原理和選取原則做了詳細闡述。本試驗臺用來測試液壓泵和液壓馬達的壓力是否符合工作需要，結構簡單緊湊，操作方便，測試簡單可靠。
關鍵詞：液壓系統；試驗臺；壓力測試；元件選取；集成塊

目錄

前言 2
1 鏟運機液壓系統的概述 2
1.1 鏟運機的概述 2
1.1.1 鏟運機的特點 3
1.1.2 鏟運機的應用 3
1.1.3 幾種典型的鏟運機 3
1.2 液壓的概述 4
1.2.1 液壓的特點 4
1.2.2 液壓的應用 5
1.2.3 液壓傳動的基本原理 5
2 試驗方法和試驗項目 5
2.1 試驗項目 5
2.2 試驗方法 6
3 試驗臺系統組成元件 6
3.1 動力元件的選擇 6
3.1.1 電動機選取原則 6
3.1.2 電動機的容量 7
3.1.3 確定電動機的轉速 7
3.2 油箱的確定 8
3.2.1 油箱設計要點 8
3.2.2 油箱容量的確定 9
3.3 濾油器的選擇 10
3.3.1 安裝方式 10
3.3.2 過濾器的選擇 10
3.4 制動裝置的選取 12
3.4.1 制動系統的分類 12
3.4.2 制動系統基本原理 13
3.4.3 增壓回路 14
3.4.4 制動器主要零件的結構設計 15
3.4.5 系統動態特性分析 16
3.5 蓄能器的選取 16
3.5.1 蓄能器的用途 16
3.5.2 蓄能器的分類 17
3.5.3 蓄能器的安裝 17
3.6 輸油管的選擇 18
3.7 儀表的選取 19
3.8 聯軸器的選取 19
3.8.1 聯軸器選擇原則 19
3.8.2 聯軸器型號尺寸的選擇 20
3.9 液壓油的選取 20
3.10 試驗臺底座和支架 21
3.10.1 試驗臺分類 21
3.10.2 試驗臺的基本要求 21
3.10.3 支架 21
4．試驗臺系統及工作原理 22
4.1 試驗臺系統 22
4.1.1 基本概念 22
4.1.2 液壓試驗中的加載方法 23
4.1.3 油溫的控制 23
4.1.4 液壓試驗中噪聲的防控 24
4.2 試驗臺工作原理 25
4.2.1 液壓泵的性能試驗油路及方法 25
4.2.2 液壓馬達的性能試驗油路及方法 26
4.4 試驗臺元件布局 27
4.4.1 液壓源 27
4.4.2 油箱與液壓泵、試驗臺的布置 27
4.5 試驗系統液壓傳動裝置 27
4.5.1 補油泵 28
4.5.2 變量泵和變量馬達 28
4.5.3 變量泵手動排量控制裝置和變量馬達電控排量控制裝置 29
4.5.4 靜液壓傳動工作原理 29
小結 29
參考文獻 30
致謝 32 ...
