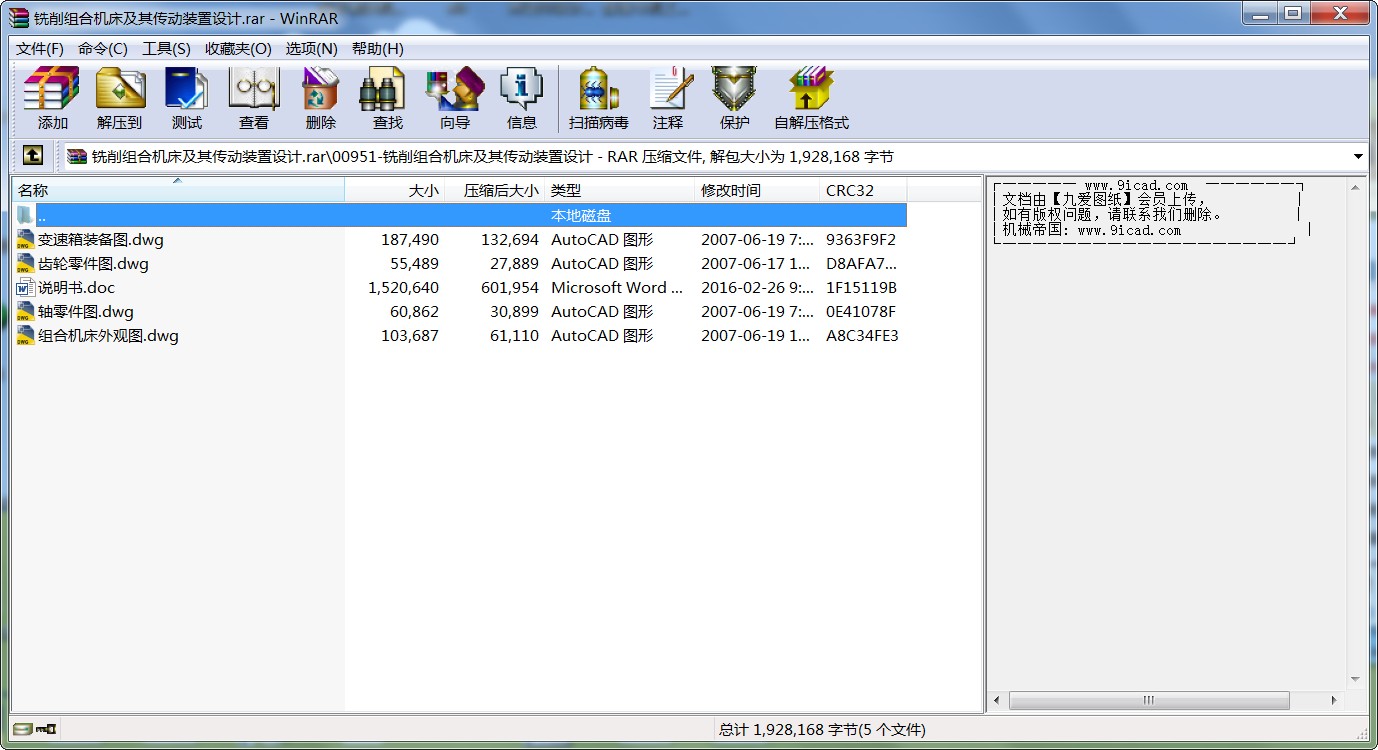

銑削組合機床及其傳動裝置設計.rar
摘要

組合銑床是根據具體情況的需要,對機床進行合理的設計,使其滿足加工要求.在現代機械加工中,組合機床是以系列化、標準化的通用部件為基礎，配以少量的專用部件組成的一種高生產率機床。它具有自動化程度較高，加工質量穩定，工序高度集中等特點，因此，組合機床在大批、大量生產中得到廣泛應用。目前，組合機床的研制正向高效、高精度、高自動化和柔性化方向發展。
本次設計是完成對銑削組合機床及其傳動裝置的設計,使其滿足對減荷閥體的前后兩端面的切削加工.在這一設計過程中,考慮加工時切削參數,合理的選擇電動機的功率,并完成對變速箱里的各級齒輪之間的傳動配合的設計和轉動軸的設計,充分的考慮到傳動時所產生的一系列傳動要求,例如:傳動比,傳動扭矩,傳動功率等。

關鍵詞：1.傳動裝置,2.齒輪,3.軸

ABSTRACT

combination milling machine is in accordance with the specific circumstances of the needs of the machine for a reasonable design, to enable it to meet the processing requirements. In modern processing machinery, machine tools portfolio is serialized and Standardization of components for the common basis, and with a small number of dedicated components consisting of a high productivity machine. It has a fairly high degree of automation, processing, stable quality, highly centralized processes, etc. Thus, the combination of a large number of machine tools, mass production to be widely applied. Currently, the portfolio machine being developed efficient, high-precision, high automation and flexible direction. This design is completed right combination milling machine and its transmission device design, make it responsive to the valve body by the Security Council ends before and after the cutting.
In this design process, Cutting consider when processing parameters, a reasonable choice of motor power, and the completion of the gearbox Lane at all levels between the drive gear with the rotation axis design and the design, Full consideration of the drive when the drive a series of requirements, such as : transmission ratio, transmission torque, transmission power, etc..
Keywords : 1. Transmission device, 2. Gear 3. Axis

目錄
中文摘要 Ⅰ
英文摘要 Ⅱ
前言 1
第一章組合機床概述 2
1.1 組合機床及其特點 2
1.2 組合機床的工藝范圍及加工精度 2
1.3 組合機床的發展趨向 3
第2章機床總體設計 4
2.1 機床總體方案設計的依據 4
2.1.1工件 4
2.1.2 刀具 4
2.2工藝分析 4
2.2.1工藝方法的確定 4
2.2.2機床運動的確定 5
2.3確定切削用量 5
2.3.1確定工件余量 5
2.3.2選擇切削用量 5
2.3.3機床參數 6
2.4進給驅動電動機功率的確定 8
第3章傳動系統設計 9
3.1計算傳動比和分配各級傳動比 9
3.2 齒輪設計 9
第4章傳動件的計算的驗算 18
4.1 計算各齒輪的基本參數 18
4.2對齒根彎曲疲勞強度驗算 18
4.3 軸的設計 22
4.3.1軸Ⅰ的設計 22
4.3.2 軸Ⅱ的設計 22
4.3.3軸Ⅲ的設計 23
4.3.4軸Ⅳ的設計 24
4.3.5軸Ⅴ的設計 25
4.4校核軸 26
第5章傳動裝置的結構設計 29
5.1變速器箱體的結構設計 29
5.1.1箱體要具有足夠的剛度 29
5.1.2箱體應有可靠的密封及便于傳動件潤滑和散熱 30
5.1.3箱體應力求勻稱、美觀 30
5.2變速器附件的結構設計和標準件選擇 30
第6章結論 34
參考文獻 35
致謝 36

前言

畢業設計是大學生在校期間的一個重要實踐性教學環節,也是對大學四年學習的一項綜合檢驗,通過畢業設計宏觀的評定我們在對專業知識的掌握情況,也是我們是否能夠順利完成學業的重要評定內容。
組合機床是以系列化、標準化的通用部件為基礎，配以少量的專用部件組成的一種高效專用機床。它具有自動化程度較高，加工質量穩定，工序高度集中等特點，因此，組合機床在大批、大量生產中得到廣泛應用。目前，組合機床的研制正向高效、高精度、高自動化和柔性化方向發展。
本次畢業設計的題目是銑削組合銑床及其傳動裝置設計, 通過對組合銑床的設計，訓練學生綜合運用專業課程和技術基礎課程的基本知識并結合生產實際進行分析和解決實際工程問題的能力，使學生掌握機床設計的基本程序和方法；鞏固、深化和擴展學生所學的專業課程和技術基礎課程的知識，樹立正確的工程設計思想；培養學生查閱和使用標準、規范、手冊、圖冊及相關技術資料的能力以及計算、繪圖、數據處理、計算機輔助設計等方面的能力。
就我個人而言，我希望能通過這次設計對自己未來將要從事的工作進行一次適應性訓練，從中鍛煉自己分析問題、解決問題的能力，為今后參加祖國的“四化”建設打下一個良好的基礎。
由于能力所限，設計尚有許多不足之處，懇請各位老師給予指導。

...
