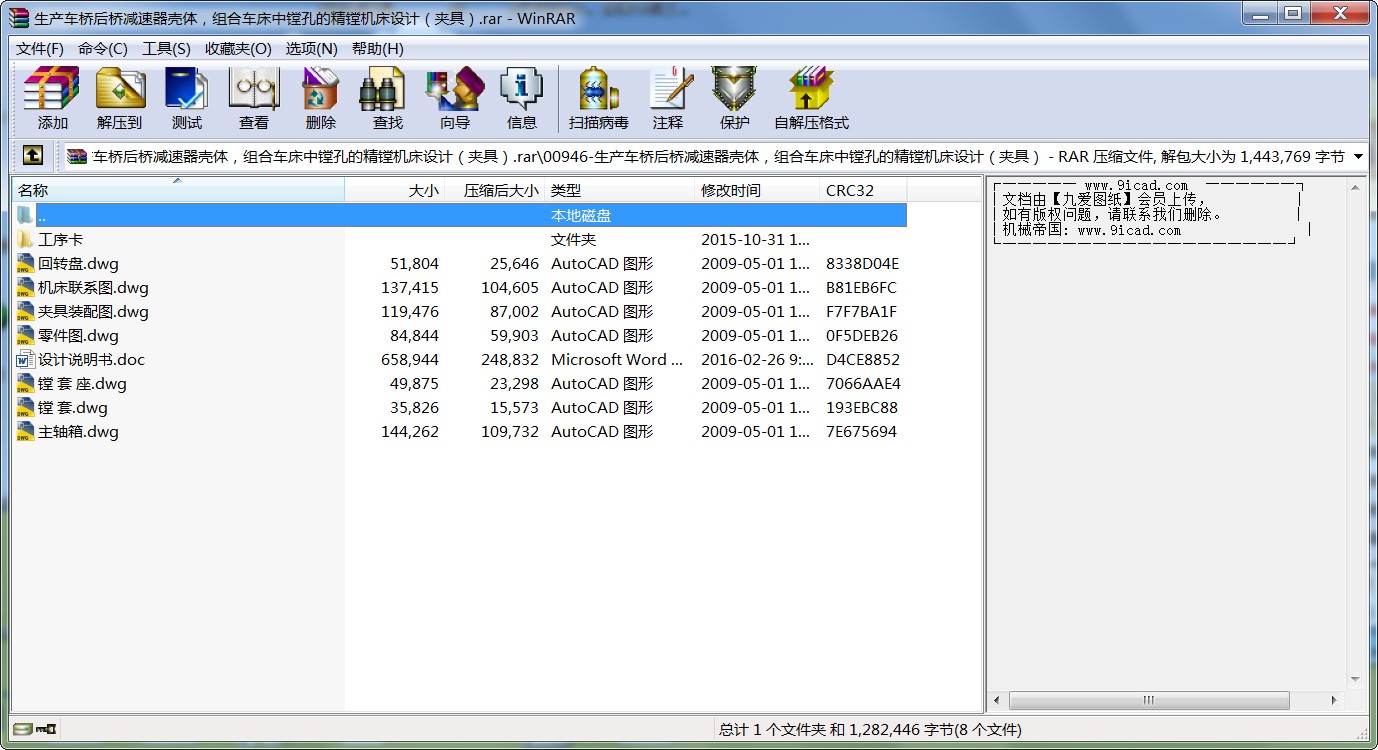

- 生產車橋后橋減速器殼體，組合車床中鏜孔的精鏜機床設計（夾具）.rar
摘 要
本設計的內容可分為機械加工工藝規程設計和機床專用夾具設計兩大部分。首先，通過分析車橋后橋減速器殼體。運用機械制造技術及相關課程的一些知識，解決減速器殼體在加工中的定位、加緊以及工藝路線的安排等方面的相關問題，確定相關的工藝尺寸及選擇合適的機床和刀具，保證零件的加工質量。其次，依據推動架毛坯件和生產綱領的要求及各加工方案的比較，制定出切實可行的推動架加工工藝規程路線。最后，根據被加工零件的加工要求，參考機床夾具設計手冊及相關方面的書籍，運用夾具設計的基本原理和方法，擬定夾具設計的方案，設計出高效、省力、經濟合理并且能保證加工質量的夾具。
關鍵詞 機械加工、工藝規程、專用夾具、減速器殼體、后橋減速器
ABSTRACT
The design of the content can be divided into a point of order processing machinery and machine tools designed for the two most fixture design. First of all, through the promotion ofplaner, that promote the planer-processing role. Use of machinery manufacturing technology and related programmes of knowledge, promoting the solution-processing in the position to step up and the line of the arrangement, and so on related issues, establishing the process and choose a suitable size and machine tools, spare parts processing quality assurance . Secondly, the basis for promoting the rough-pieces and production and processing requirements of the Programme of the programme, to promote the development of a practical point of order-processing line. Finally, in accordance with the requirements of the processing parts processing, machine tool fixture design reference manual and related aspects of the books, use of fixture design of the basic principles and methods, the programme drawn up fixture design, design efficient, effort, economic and reasonable to ensure the quality of processing Fixture.
Key words: Machining process planning special fixture
Reducer housing rear axle reducer
主要符號表
符 號 單 位 意 義
M 牛.米 彎矩
F 牛 力
n 轉每分 轉速
Z 齒數
m 模數
d 毫米 直徑
v 米每秒 速度
S 轉每毫米 進給量
L 毫米 長度
P 千瓦 功率
T 牛.米 扭矩
q 升每分 流量
p 帕 壓力
t 秒 時間
第1章 緒 言
1.1 組合機床的發展現狀
組合機床是以通用部件為基礎，配以按工件特定形狀和加工工藝設計的專用部件和夾具，組成的半自動或自動專用機床。組合機床是由大量通用部件和少量專用部件組成的工序集中的高效率專用機床。組合機床一般采用多軸、多刀、多序、多面或多工位同時加工的方式，生產效率比通用機床高幾倍至幾十倍。由于通用部件已經標準化和系列化，可根據需要靈活配置，能縮短設計和制造周期。因此，組合機床兼有低成本和高效率的優點，在大批、大量生產中得到廣泛應用，并可用以組成自動生產線。
組合機床有大型組合機床和小型組合機床兩大類，他們不僅在體積和功率上有大小之別，而且在結構和配置型式等方面也有很大的差異。大型組合機床按配置型式可分為：具有固定式夾具的單工位組合機床、具有移動式夾具的（多工位）組合機床、轉塔車橋后橋減速器殼體式組合機床。
目前，為了使組合機床能在中小批量生產中得到應用，往往需要應用成組技術，把結構和工藝相似的零件集中在一臺組合機床上加工，以提高機床的利用率。這類機床常見的有兩種，可換車橋后橋減速器殼體式組合機床和轉塔式組合機床。組合機床未來的發展將更多的采用調速電動機和滾珠絲杠等傳動，以簡化結構、縮短生產節拍；采用數字控制系統和車橋后橋減速器殼體、夾具自動更換系統，以提高工藝可調性；以及納入柔性制造系統等。
車橋后橋減速器殼體是組合機床的主要部件之一，按專門要求進行設計，由通用零件組成。其主要作用是，根據被加工零件的加工要求，安排各主軸位置，并將動力和運動由電機或動力部件傳給各工作主軸，使之得到要求的轉速和轉向。車橋后橋減速器殼體按其結構大小，可分為大型車橋后橋減速器殼體和小型車橋后橋減速器殼體兩大類。大型又可分為通用車橋后橋減速器殼體和專用車橋后橋減速器殼體兩種。專用車橋后橋減速器殼體根據加工零件特點，及其加工工藝要求進行設計，由大量的專用零件組成，采用剛性主軸來保證加工孔的精度。通用多軸箱按專用要求設計，由通用零件及少量專用零件組成，采用非剛性主軸，加工時，需由導向裝置引導刀具來保證被加工孔的位置精度。 ...
