EQ140變速箱二軸三檔齒輪工藝、刀具及夾具設計

文件大小： 1.59 MB
下載次數：
文件評級：
更新時間：2016-02-26
發布人： 184819733

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：
該文件為 rar 格式（源文件可編輯），下載需要 20 積分

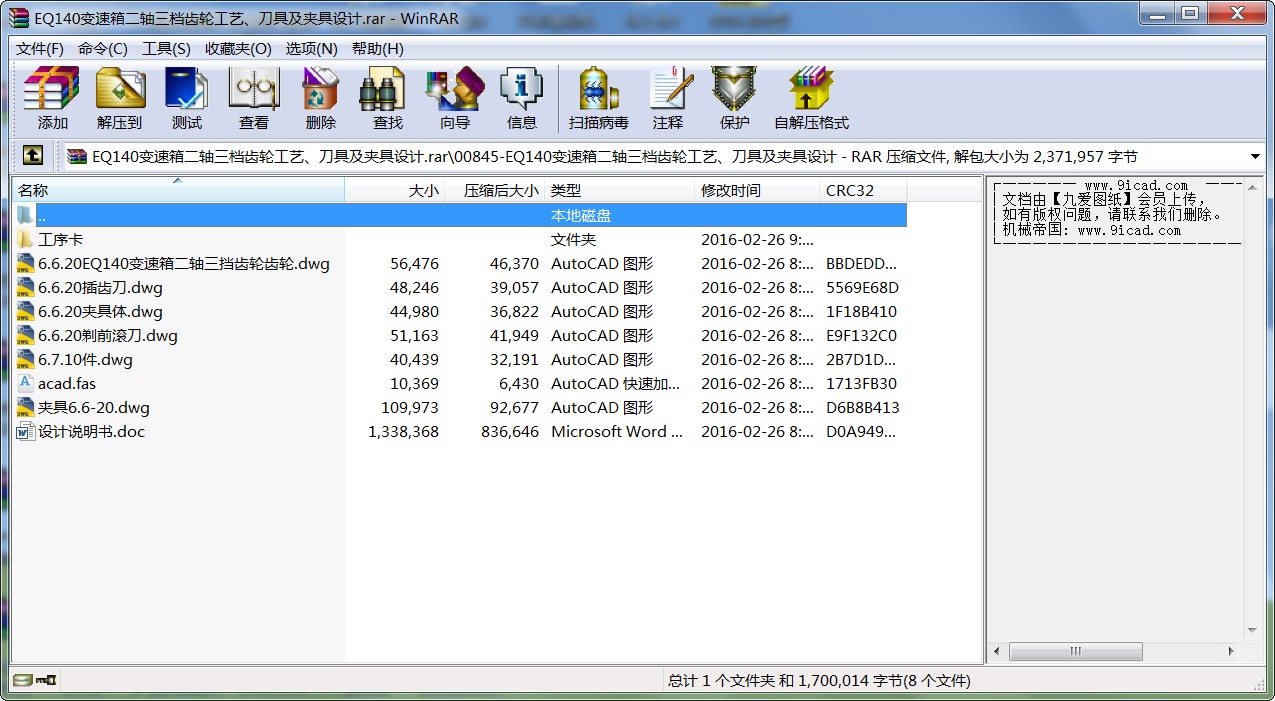

EQ140變速箱二軸三檔齒輪工藝、刀具及夾具設計.rar
摘要
機械制造業的發展，依賴于機械制造的先進技術，以及市場的占有率。因此如何改進加工工藝、提高加工精度、減少加工工時、創造性利用工裝設備、節約成本，提高產品的先進性和使用性，提高產品的市場競爭力，將是我們設計過程中的核心問題。本文主要針對傳統的雙聯滑移齒輪加工工藝路線進行研究和設計。其中包括傳統的齒輪加工刀具、工裝設備以及內孔加工夾具的改進性設計，以提高EQ140變速箱二軸三檔齒輪加工效率和加工質量。
關鍵詞：齒輪加工；節圓夾具；插齒刀；滾刀

ABSTRACT
The development of machine manufacturing industry, the dependence is at the machine manufacturing of forerunner technique, and the share of market. How therefore the improvement process a craft, exaltation process accuracy, decrease process man-hour, create sex exploitation work to equip have, economy cost, exaltation product of forerunner and usage, exaltation product of market competition ability, will be us design core problem within process. This time design main aim at tradition of the double be allied slippery move wheel gear to process craft route to carry on research and design. The wheel gear which include a tradition among them process the knife, work equip to have and inside the bore process tongs of improvement design, and improve manufacturing quality and efficient of tow axis, three gears of EQ140 truck’s gear-box.
Keywords: Gear processing; Festival round; jig Slotting tool; Hob

目錄
摘要 I
ABSTRACT II
第 1 章緒論 1
第 2 章 EQ140變速箱二軸三檔齒輪工藝分析 3
2.1 零件分析 3
2.1.1 零件的作用 3
2.1.2 零件的工藝分析 3
2.1.3 齒形加工工藝方案分析 3
2.2 齒輪工藝規程的制定 4
2.2.1 零件圖分析 4
2.2.2 確定毛坯畫毛坯—零件和圖 4
2.2.3 加工余量、工序尺寸及偏差的確定 5
2.2.4 定位基準選擇 6
2.2.5 加工經濟精度和加工方法的選擇 7
2.2.6 加工順序的安排 7
2.2.7 其它工序的安排 8
2.2.8 確定零件的加工工藝 8
2.2.9 計算與確定工序切削加工用量 9
2.2.10 機床、刀具、夾具的選擇 16
2.3 本章小結 17
第 3 章剃前齒輪滾刀設計 18
3.1 剃前滾刀設計參數 18
3.2 確定留剃余量 18
3.3 滾刀旋向的確定 20
3.4 滾刀頭數和容屑槽的確定 21
3.5 滾刀全齒高 21
3.6 滾刀法向齒厚 21
3.7 齒頂觸角的計算 21
3.7.1 被切齒輪齒根有效漸開線起點曲率半徑的計算 21
3.7.2 剃前滾刀齒頂觸角長度計算 22
3.7.3 觸角高度計算 23
3.7.4 觸角凸出部分尺寸 23
3.8 剃前滾刀齒根倒緣的計算 23
3.8.1 倒緣部分的角度 23
3.8.2 倒緣起始點到滾刀節線的距離 23
3.8.3 倒緣部分的尺寸 24
3.9 齒頂圓弧半徑和齒根圓弧半徑 24
3.10 剃前滾刀的基本尺寸 24
3.11 軸向齒形參數的計算 25
3.12 剃前滾刀的精度和主要技術條件的確定 25
3.13 本章小結 26
第 4 章插齒刀設計 27
4.1 被插齒輪的已知條件 27
4.2 插齒刀的設計 27
4.2.1 插齒刀的基本參數計算 27
4.2.2 前端面上的齒形尺寸計算 31
4.3 插齒刀設計的技術要求 32
4.4 本章小結 32
第 5 章夾具設計 33
5.1 夾具綜述 33
5.1.1 確定設計方案 33
5.1.2 特點及應用 33
5.1.3 定位方案 33
5.1.4 夾具工作原理 33
5.2 定位滾柱的尺寸計算 34
5.3 夾具尺寸設計計算 37
5.4 本章小節 40
第 6 章總結 41
參考文獻 42
致謝 42

第 1 章緒論
機械制造是國民經濟的重要支柱。如何改進加工工藝，提高產品的性能，越來越成為世界各國研究的核心。
本次畢業設計是我們機械制造專業完成大學所以基礎理論學習后的一次綜合性實踐學習。在這過程中，我們利用所學知識去發現問題、分析問題和解決實際問題。此次設計也是對我們實際工作能力的考察過程。
本設計主要涉及EQ140雙聯滑移齒輪加工工藝設計，齒輪加工刀具、以及加工齒輪內孔的夾具設計。
本次設計的主要目的在于通過設計過程環節發現問題解決問題，提高我們實際運用知識的能力。起到理論聯系實際，學以致用的目的。
由于生產實踐經驗不足設計中不妥之處再所難免。敬請老師批評指正。

...
