水泥攪拌機畢業設計
- 文件介紹：
- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-

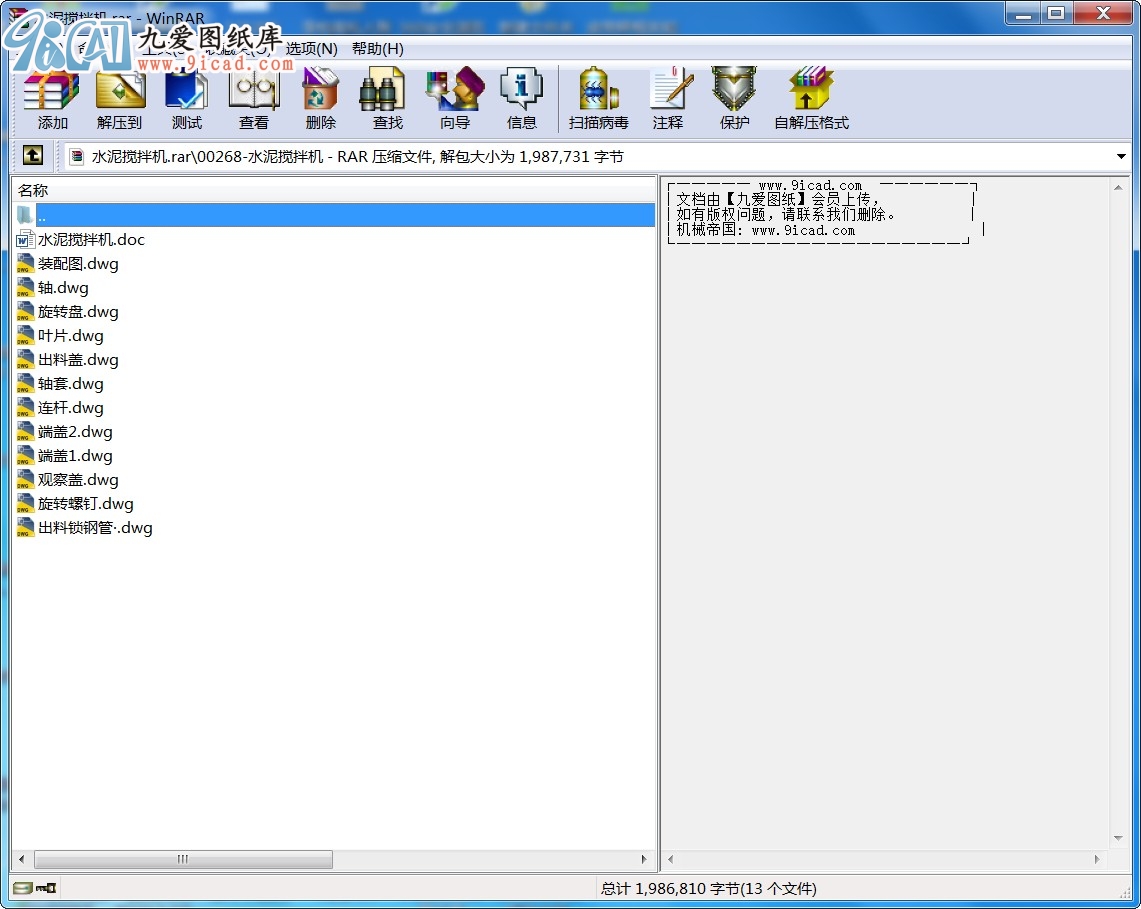

- 水泥攪拌機.rar目 錄
摘 要 1
1.引言 2
1.1背景技術 3
1.2水泥攪拌機的功能以及原理 3
1.3我國水泥攪機的現狀及種類 4
2.整體方案的分析和確定 6
2.1攪拌機的選型 6
2.2傳動機構分析 7
2.3執行機構分析 8
2.4最終方案的確定 10
3. 電動機及減速器的選型 11
3.1電動機的選型 11
3.2傳動比的分配 12
3.3計算傳動裝配的運動和動力參數 12
3.4 減速器的選擇 14
4.鏈接部分以及其他零件設計 17
4.1主要部分連接固定設計 17
4.2卸料裝置 18
4.3攪拌軸的設計及其結果驗證 19
5.課程設計總結 23
致謝 23
參考文獻………………………………………..…………………………………………………...24
摘 要
混凝土攪拌機就是把具有一定配合比的砂、石、水泥和水等物料攪拌成均勻的符合質量要求的混凝土的機械。本文主要體現的是小型水泥攪拌機的傳動機構的分析設計以及強度的校核過程。
關鍵詞：機構分析、傳動設計、二級減速器；
1.引言
攪拌機在化工、建筑、食品、環保等工業生產中應用極為廣泛。從其操作的作用來看，攪拌可以促使兩種或兩種以上的物料相互分散，充分接觸，進而達到密度場、濃度場、溫度場的均勻一致。
本次設計的水泥攪拌主要考慮的是機構傳動的設計，還有主軸、齒輪尺寸的選擇以及強度校核，以及電動機功率的選擇，傳動比的分配，各個零件之間的鏈接以及匹配，還有如何上料卸料等。
此次課程設計是一次綜合性的設計。設計中需要結合大學四年中所學的相關課程的知識，并且在課程設計的基礎上拓展開來，綜合所學的知識來考慮各種問題。首先的能夠分析課題最后想出方案實現傳動和最后的攪拌動作，然后使用CAD繪圖繪制正確的水泥攪拌機的裝配圖、零件圖。最終能過清楚表達自己的設計意圖。但由于專業知識的缺乏，能力有限，要想設計一個復雜的水泥攪拌難以實現，所以我設計的攪拌機屬于日常比較簡單的直立式小型攪拌機。如果在繪圖和尺寸計算上有問題，希望老師給予指出和指導。
設計中查閱了大量的文獻資料以及各類有關的書籍，并且得到了指導老師大力支持與幫助，在此深表謝意。
...
