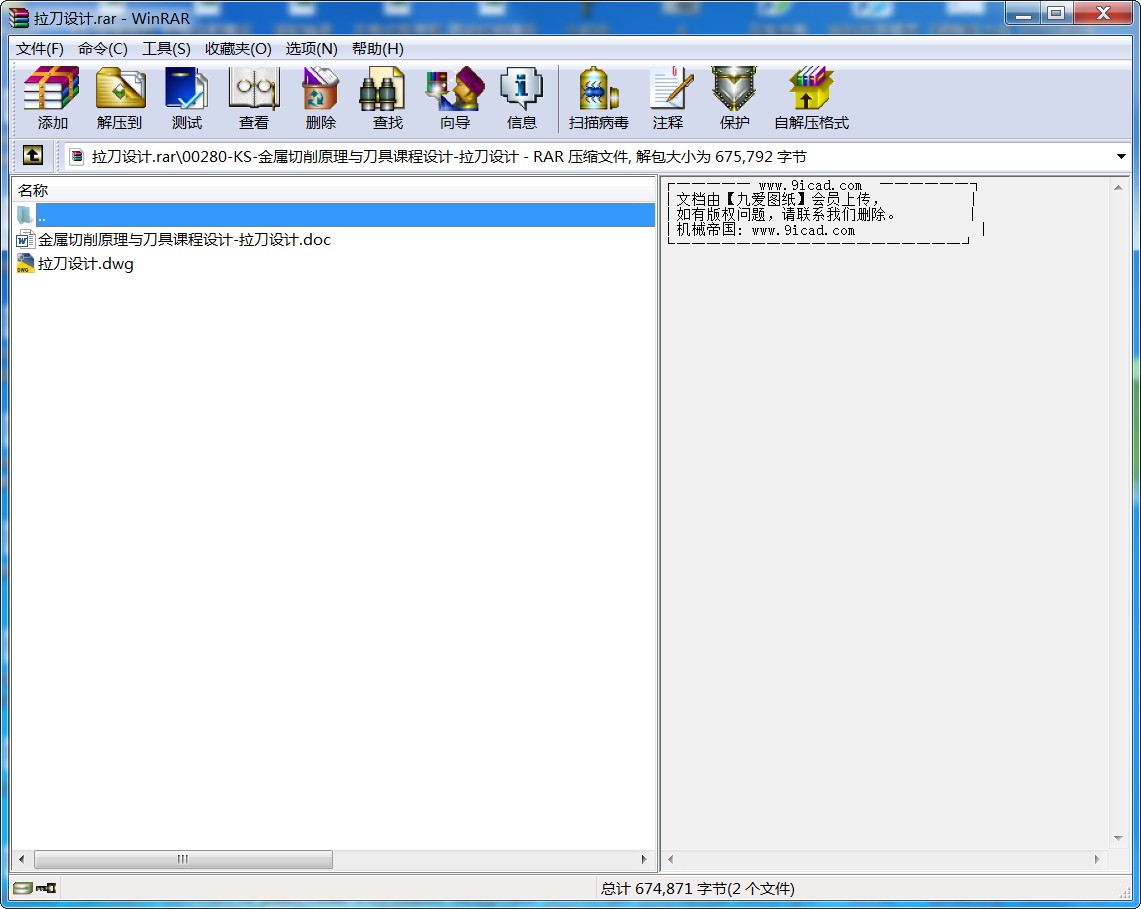

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

拉刀設計
金屬切削原理與刀具課程設計是機械設計及自動化專業學生在“金屬切削原理”和“金屬切削刀具”及其它有關課程的基礎上進行的重要的實踐性教學環節，是素質教育的主要措施之一。其目的是使學生鞏固和深化課堂理論教學內容，鍛煉和培養學生綜合運用所學過的知識和理論的能力，是對學生進行獨立分析、解決問題能力的強化訓練。
通過金屬切削刀具課程設計，具體應使學生做到：
(1) 掌握金屬切削刀具的設計和計算的基本方法；
(2) 學會運用各種設計資料、手冊和國家（部或廠頒）標準；
(3) 學會繪制符合標準要求的刀具工作圖，能標注出必要的技術條件；
(4) 掌握CAD在刀具設計中的應用。

已知條件：
1、要加工的工件零件圖如圖所示。
2、工件材料：45鋼。σb＝0.65GPa
3、使用拉床：臥式內拉床L6110A。

零件圖

零件尺寸參數表

工件材料組織狀態 D d L
參數 45鋼調質 180±0.1 50±0.02 60±0.1

制作步驟

1. 確定拉削圖形

由于我國目前多采用的是綜合式的拉削，并已列為專業工具廠的產品。現本人也采用綜合式的拉刀。
根據加工零件為圓孔類和機床條件選擇刀具的類型。使用拉床：臥式內拉床L6110A。加工的工件材料：45鋼。σb＝0.65GPa
則選用綜合式圓孔拉刀拉刀材料為高速鋼選擇普通高速鋼W18Cr4V制造許用應力[=350MPa。

2. 確定拉削余量A

拉削余量A是拉刀各齒應切除金屬厚度的總和。
按經驗公式計算：A=0.005Dm+（0.1～0.2）mm
Dm=50mm ,L=60mm .系數取0.15
帶入公式得A=1.412圓整后取A=1.50。便于拉刀的設計。

...
