沖壓模具課程設計全套
- 文件介紹：
- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
- 1、分析制件的沖壓工藝性
①材料：08鋼為優(yōu)質碳素結構鋼，具有較好的沖裁成形性能。
②零件結構：零件結構簡單對稱，無尖角，對沖裁加工較為有利。零件中部有兩同形孔，孔的尺寸為20mm。
③尺寸精度：零件上的尺寸均未標注尺寸偏差，為自由尺寸，可按IT10~IT14級精度補標工件尺寸公差。選定IT14確定尺寸的公差。經(jīng)查得零件各尺寸偏差φ20+0.52 0.，由以上分析可知，該零件可以用普通沖裁的加工方法制得。
2.沖壓件的工藝方案確定
通過以上對該零件的結構、形狀及精度的分析，該零件上的孔采用復式?jīng)_孔模就可完成沖壓加工。
3、工藝計算
(1)沖壓力的計算
沖孔力為：
F ＝2×Ltσ b
其中： L=3.14×20=62.8mm
材料厚度t=1mm;
材料:08鋼，查表得，σ b=325Mpa,則：
F＝325×1×3.14×20＝20410N
根據(jù)以上模具結構類型，采用彈性卸料，卸料力F x＝K xF,取K x＝0.05,則：F x＝0.05×20410＝1020.5N
總沖壓力F 總＝F+ F x＝21430.5 N選用的壓力機公稱壓力P≥(1.1~1.3) F 總初選壓力機型號為 JB23-40,其公稱壓力為 ...

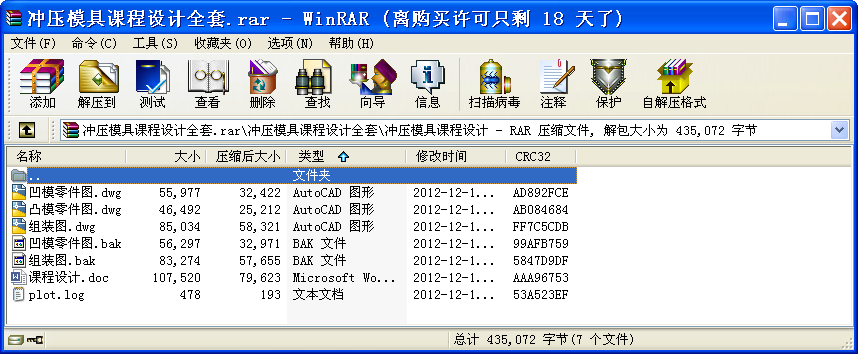

沖壓模具課程設計全套_下載(rar格式) 成套圖紙
