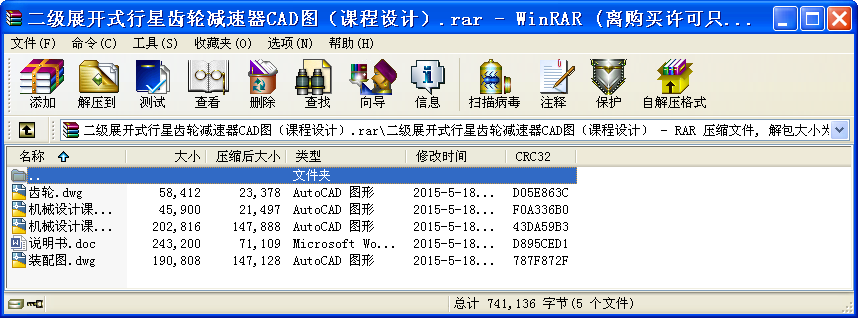

- 文件介紹：
- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
- 1.2 機械設計課程的內容
。。。。。。
工作：
計算或設計工作
1、電機選擇
2、運動和動力參數計算
3、傳動、軸系零件設計（帶傳動計算，齒輪強度計算，軸強度計算，軸承壽命計算，鍵強度計算）
4、選擇
i.聯接件、密封、潤滑
5、箱體結構設計
6、裝配圖、零件圖繪制
繪圖工作
①減速器裝配圖1張（A1圖紙）；
②零件圖2張（A3圖紙，高速軸，低速大齒輪）
③ 設計計算說明書1份，6000～8000字。
機械設計基礎課程設計
計算說明書
設計題目 _膠帶輸送機減速器設計（2周）_
學 院 ________________
班 級 _
設 計 者 ______________________
完成時間 _
指導老師 ____ 周曉謀_
中國礦業大學
2008年01月12日
目錄
第一章 設計任務書 - 3 -
第二章 電動機的選擇計算 - 6 -
第三章 各軸的轉速、轉矩計算 - 8 -
第四章 聯軸器的選擇 - 10 -
第五章 帶傳動設計 - 11 -
第六章 齒輪傳動設計 - 12 -
第七章 軸的設計及校核 - 13 -
第八章 軸承的選擇 - 17 -
第九章 箱體及附件設計 - 19 -
第十章 設計小結 - 20 -
第十一章 參考文獻 - 21 -
第一章設計任務書
1.1 方案圖
表1
參數名稱 各方案參數值
序號 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15
F（KN） 3.5 4 4.2 4.5 4.7 5 5.2 5.5 5.8 6 6.2 6.5 7 7.2 7.5
V（m/s） 1.7 1.6 1.4 2 1.7 2.2 1.7 1.9 2.5 2.3 1.8 2 1.3 1.5 2.1
D(mm) 450 400 380 400 380 400 400 400 450 450 400 450 350 350 400
表2
參數名稱 各方案參數值
序號 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30
F（KN） 3 3 4 4 5 5 6 6 7 6 8 8 9 9 10
V（m/s） 1.2 1.4 1.4 1.8 1.8 2 2.2 2.4 2.6 3 2 2.4 2.4 2 2
D(mm) 260 300 350 380 400 450 500 550 600 600 400 400 500 450 350
你所采用的原始數據
1.2 機械設計課程的內容
。。。。。。
工作：
計算或設計工作
1、電機選擇
2、運動和動力參數計算
3、傳動、軸系零件設計（帶傳動計算，齒輪強度計算，軸強度計算，軸承壽命計算，鍵強度計算）
4、選擇
i.聯接件、密封、潤滑
5、箱體結構設計
6、裝配圖、零件圖繪制
繪圖工作
①減速器裝配圖1張（A1圖紙）；
②零件圖2張（A3圖紙，高速軸，低速大齒輪）
③ 設計計算說明書1份，6000～8000字。
第二章電動機的選擇計算
轉速 n = = 33.33 r/min
Wr = F·S = 800000×0.005 = 4000 N·m
∴ Pω = = 2.67 kW
效率的選擇：
１．彈性套柱銷聯軸器： η1 = 0.99
２．7級精度錐齒輪傳動： η2 = 0.97
３．7級精度圓柱齒輪傳動：η3 = 0.98
４．3對滾子軸承： η4 = 0.983
５．滾子鏈傳動： η5 = 0.96
∴ η總 = η1η2η3η4η5 = 0.8503
∴ Pd = Pω/η總 = 3.14 kW
取同步轉速： 1000r/min ——6級電動機
型號： Y132M1-6
額定功率： 4kW
滿載功率： 960r/min
堵轉轉矩/額定轉矩： 2.0
最大轉矩/額定轉矩： 2.0
工作轉速 nω ： 33.33 r/min
i總 = nm/nω = 960/33.33 = 28.8
=i12Xi34，（初步）
齒輪材料，a
Z1 Z2----m--標準化3
a=147 --150
i12=z2/z1
i34=i/i12 m=4 z3 z4
d4 -d2<=50; d2=300, d4=380
取帶傳動比（高速級）i0 = 3.5; ...
