CA6140主軸箱設計

文件大小： 723.88 KB
下載次數：
文件評級：
更新時間：2015-05-09
發 布人： 211018991

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

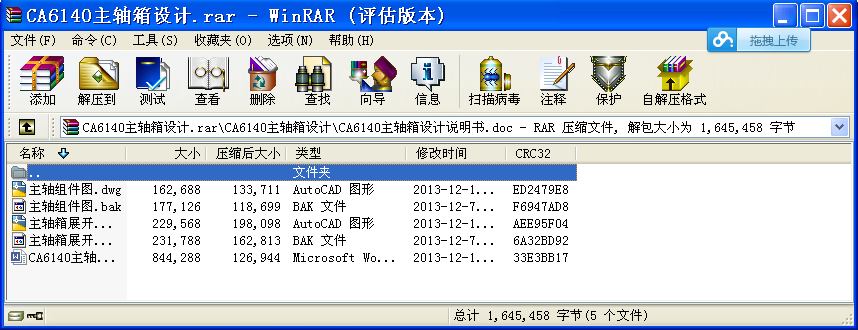

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

一、設計目的
通過機床主運動機械變速傳動系統得結構設計，在擬定傳動和變速的結構方案過程中，得到設計構思、方案分析、結構工藝性、機械制圖、零件計算、編寫技術文件和查閱技術資料等方面的綜合訓練，樹立正確的設計思想，掌握基本的設計方法，并具有初步的結構分析、結構設計和計算能力。
二、設計步驟
1. 運動設計
1.1已知條件
[1]確定轉速范圍：主軸最小轉速。
[2]確定公比：
[3]轉速級數：
1.2結構分析式
⑴ ⑵ [3]
從電動機到主軸主要為降速傳動，若使傳動副較多的傳動組放在較接近電動機處可使小尺寸零件多些，大尺寸零件少些，節省材料，也就是滿足傳動副前多后少的原則，因此取方案。在降速傳動中，防止齒輪直徑過大而使徑向尺寸常限制最小傳動比；在升速時為防止產生過大的噪音和震動常限制最大轉速比。在主傳動鏈任一傳動組的最大變速范圍。在設計時必須保證中間傳動軸的變速范圍最小，根據中間傳動軸變速范圍小的原則選擇結構網。 ...
