錘片式飼料粉碎機
- 文件介紹：
- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
- 工作條件：
連續單向運轉，工作時有輕微振動，使用期限為10年，小批量生產，單班制工作（8小時/天）。運輸速度允許誤差為 。
二、 課程設計內容
1）傳動裝置的總體設計。
2）傳動件及支承的設計計算。
3）粉碎機裝配圖及零件工作圖。
4）設計計算說明書編寫。
計 算 與 說 明
三、電機選擇（Y系列三相交流異步電動機）
配用動力機械的功率(N)的大小，要根據粉碎機的生產能力(Q)來決定，不宜過大或過小。一般應按下式計算：N=(6.4--10.5)Q。N的單位是千瓦，Q的單位是噸/小時。如要求粉碎得較細，系數的值可取大一點，如要求粉碎得較粗，系數的值可取小一點。本粉碎機加工的是谷物類飼料，對加工的飼料粉碎程度有多種選擇，故選擇參數較大一些，這里選擇10 .加工能力為0.6噸/小時，所以配用的電機功率為N=6kw 查找機械設計手冊，根據電機選擇標準選擇N=7.5kw.具體參數如下：
序號=8
型號=Y132S2-2
額定功率kW=7.5
同步轉速r/min=3000
滿載轉速r/min=2900
滿載電流A=7
滿載時效率%=86.2
滿載功率因數cosφ=0.88
堵轉電流/額定電流=7
堵轉轉矩/額定轉矩=2
最大轉矩/額定轉矩=2.2
噪聲dB(A)=83
轉動慣量kg.m^2=0.01
凈重kg=70
技術數據：額定功率（ ） 7.5 滿載轉速（ ） 2900
額定轉矩（ ） 2.0 最大轉矩（ ） 2.2
二、該方案的優缺點：
該工作機有輕微振動，由于V帶有緩沖吸振能力，采用V帶傳動能減小振動帶來的影響，并且該工作機屬于小功率、載荷變化不大，可以采用V帶這種簡單的結構，并且價格便宜，標準化程度高，大幅降低了成本。減速器部分兩級展開式圓柱齒輪減速，這是兩級減速器中應用最廣泛的一種。齒輪相對于軸承不對稱，要求軸具有較大的剛度。高速級齒輪常布置在遠離扭矩輸入端的一邊，以減小因彎曲變形所引起的載荷沿齒寬分布不均現象。原動機部分為Y系列三相交流 異步電動機。
總體來講，該傳動方案滿足工作機的性能要求，適應工作條件、工作可靠，此外還結構簡單、尺寸緊湊、成本低傳動效率高。
...

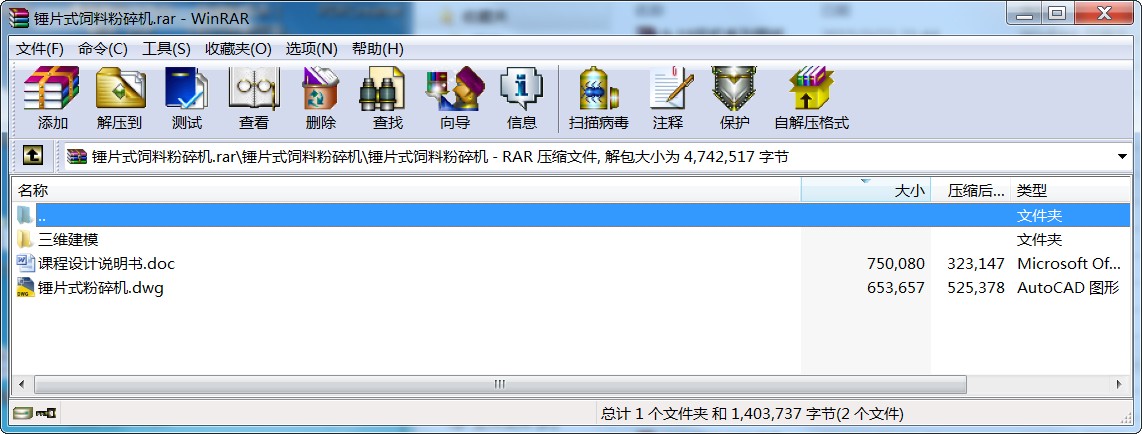

錘片式飼料粉碎機_下載(rar格式) 成套圖紙
