單級圓柱齒輪減速器.rar

文件大小： 681.69 KB
下載次數：
文件評級：
更新時間：2014-04-16
發布人： 2955362171

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

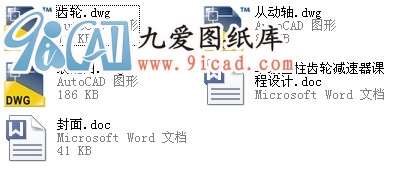

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

前言

　　　減速器的結構隨其類型和要求不同而異。單級圓柱齒輪減速器按其軸線在空間相對位置的不同分為：臥式減速器和立式減速器。前者兩軸線平面與水平面平行，如圖1-2-1a所示。后者兩軸線平面與水平面垂直，如圖1-2-1b所示。一般使用較多的是臥式減速器，故以臥式減速器作為主要介紹對象。

　　　單級圓柱齒輪減速器可以采用直齒、斜齒或人字齒圓柱齒輪。
　　　圖1-2-2和圖1-2-3所示分別為單級直齒圓柱齒輪減速器的軸測投影圖和結構圖。減速器一般由箱體、齒輪、軸、軸承和附件組成。

　　　箱體由箱蓋與箱座組成。箱體是安置齒輪、軸及軸承等零件的機座，并存放潤滑油起到潤滑和密封箱體內零件的作用。箱體常采用剖分式結構（剖分面通過軸的中心線），這樣，軸及軸上的零件可預先在箱體外組裝好再裝入箱體，拆卸方便。箱蓋與箱座通過一組螺栓聯接，并通過兩個定位銷釘確定其相對位置。為保證座孔與軸承的配合要求，剖分面之間不允許放置墊片，但可以涂上一層密封膠或水玻璃，以防箱體內的潤滑油滲出。為了拆卸時易于將箱蓋與箱座分開，可在箱蓋的凸緣的兩端各設置一個起蓋螺釘（參見圖1-2-3），擰入起蓋螺釘，可順利地頂開箱蓋。箱體內可存放潤滑油，用來潤滑齒輪；如同時潤滑滾動軸承，在箱座的接合面上應開出油溝，利用齒輪飛濺起來的油順著箱蓋的側壁流入油溝，再由油溝通過軸承蓋的缺口流入軸承（參圖1-2-3）。 ...
