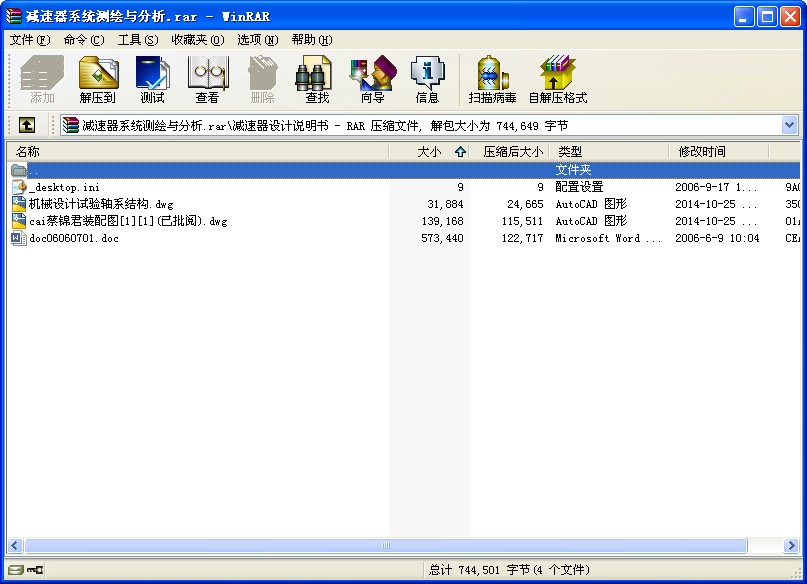

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

減速器系統測繪與分析
目錄

課題任務書………………………………………………………………………1

一、減速器測繪與結構分析…………………………………………… 1
1、分析傳動系統的工作情況…………………………………………………1
2、分析減速器的結構…………………………………………………………2
3、測繪零件……………………………………………………………………3

二、傳動系統運動分析計算……………………………………………7
1、計算總傳動比i；總效率；確定電機型號…………………………… 7
2、計算各級傳動比和效率……………………………………………………9
3、計算各軸的轉速功率和轉矩………………………………………………9

三、工作能力分析計算……………………………………………………10
1、校核齒輪強度………………………………………………………………10
2、軸的強度校核………………………………………………………………13
3、滾動軸承校核………………………………………………………………17

四、裝備圖設計…………………………………………………………… 18
1、裝備圖的作用………………………………………………………………18
2、減速器裝備圖的繪制………………………………………………………19

五、零件圖設計…………………………………………………………… 22
1、零件圖的作用………………………………………………………………22
2、零件圖的內容及繪制………………………………………………………22

參考文獻……………………………………………………………………… 25

03機電數模班綜合課題任務書
學號： xxx 姓名： xxx 指導教師： xx

同組姓名：xx、xxx、xxx、xx、xx
一、課題：傳動系統測繪與分析
二、目的
綜合運用機械設計基礎、機械制造基礎的知識和繪圖技能，完成傳動裝置的測繪與分析，通過這一過程全面了解一個機械產品所涉及的結構、強度、制造、裝配以及表達等方面的知識，培養綜合分析、實際解決工程問題的能力，培養團隊協作精神。
三、已知條件
1．展開式二級齒輪減速器產品（有關參數見名牌）
2．工作機轉矩：300N.m，不計工作機效率損失。
3．動力來源：電壓為380V的三相交流電源；電動機輸出功率P=1.5kw。
4．工作情況：兩班制，連續單向運行，載荷較平穩。
5．使用期：8年，每年按360天計。
6．檢修間隔期：四年一次大修，二年一次中修，半年一次小修。
7．工作環境：室內常溫，灰塵較大。
四、工作要求
1．每組拆卸一個減速器產品，測繪、分析后將零件裝配復原，并使用傳動系統能正常運轉。
2．每組測繪全部非標準件草圖（徒手繪制），并依據測量數據確定全部標準的型號。
3．每組一套三軸系裝配圖（每人一軸系）。
4．各人依據本組全部零件測繪結果用規尺繪制減速器裝配圖、低速級大齒輪和輸出軸的零件工作圖。
5．對傳動系統進行結構分析、運動分析并確定電動機型號、工作能力分析。
6．對傳動系統進行精度分析，合理確定并標注配合與公差。
7．對低速級輸出軸進行加工工藝分析，提出工藝流程。
8．編寫課題說明書。
五、結題項目
1．檢驗減速能否正常運轉。
2．每組一套由各組員分工測繪的零件草圖。
3．減速器裝配圖：A1；每人1張。
4．零件工作圖：A3；每人共2張、齒輪和軸各1張。
5．課題說明書：每人1份。
六、完成時間
共2周（2005.4.18～2005.4.29）
七、參考資料
[1] 《機械設計基礎》
[2] 《機械制圖》
[3] 《機械設計課程設計》
[4] 《機械設計實用手冊》
[5] （其它） ...
