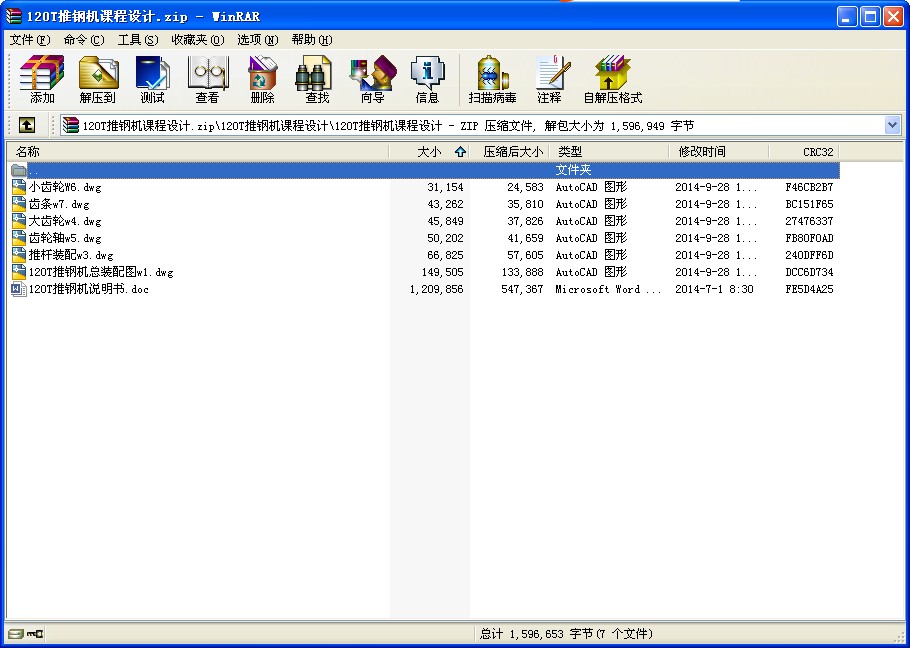

該文件為 zip 格式（源文件可編輯），下載需要 20 積分

120T推鋼機課程設計
包鋼棒材廠120T推鋼機
摘要
推鋼機是軋鋼車間上料區主要設備之一，其作用是將加熱爐前輥道上的鋼坯或爐前上料臺架上的鋼坯推入加熱爐進行二次加熱過程。本設計選用了機械式推鋼機，在推鋼機結構設計上主要采用了齒輪齒條的結構形式。該機構具有結構簡單，整體尺寸適中，傳動效率高，維修方便，造價較低的優點。在本設計中主要對推鋼機進行了結構設計和理論計算，并著重對傳動機構做了詳細的分析設計。

傳動方案的擬訂
根據設計要求，推鋼機的最大推力為F=120T,推鋼速度為0.1m/s，返回速度為0.16 m/s，工作行程為1000m，檢修行程為1800m，可見推鋼機整體尺寸不大，且在低速狀態下工作。
綜合考慮以上傳動類型的特點和推鋼機的設計要求，現選用齒輪齒條傳動和開式齒輪傳動，并采用減速器與電動機相連接。
關鍵詞：推鋼機；結構設計；理論計算
目錄

摘要 I
Abstract II
前言 - 1 -
第一章概述 - 3 -
1.1軋制工藝過程簡介 - 3 -
1.1.1軋制工藝過程 - 3 -
1.1.2軋制工藝過程的設計與實施 - 4 -
1.1.3軋制工藝過程的自動控制 - 4 -
1.2推鋼機的簡介 - 6 -
1.2.1推鋼機的種類 - 6 -
1.2.2齒式推鋼機的結構 - 6 -
1.2.3設計中應注意的事項 - 6 -
第二章傳動方案的分析與擬定 - 8 -
2.1傳動方案的分析 - 8 -
2.1.1常用的傳動類型及其特點 - 8 -
2.1.2機械傳動系統設計時應注意的事項 - 8 -
2.2傳動方案的擬訂 - 9 -
第三章電動機的選擇計算 - 10 -
3.1概述 - 10 -
3.1.1常用電動機的種類 - 10 -
3.1.2電動機選擇時的注意事項 - 11 -
3.2電動機的選擇計算 - 11 -
3.2.1選擇電動機的類型和機構型式 - 11 -
3.2.2選擇電動機的容量 - 11 -
3.2.3確定電動機轉速 - 12 -
3.2.4選定電動機的型號和參數 - 12 -
第四章傳動裝置的運動及動力參數的選擇和計算 - 13 -
4.1傳動比的計算與分配 - 13 -
4.1.1傳動裝置的總傳動比 - 13 -
4.1.2分配各級傳動比 - 13 -
4.2.3各軸參數的計算 - 14 -
第五章減速器的選擇計算 - 15 -
5.1減速器概述 - 15 -
5.1.1減速器的作用 - 15 -
5.1.2減速器的分類 - 15 -
5.2減速器的選用 - 16 -
第六章．傳動機構的設計計算 - 17 -
6.1齒輪齒條傳動設計計算 - 17 -
6.1.1齒條傳動的特點 - 17 -
6.1.2齒輪齒條傳動的設計計算 - 18 -
6.2齒輪傳動的設計計算 - 23 -
6.2.1齒輪傳動的特點 - 23 -
6.2.2齒輪傳動的設計計算 - 23 -
第七章軸系零部件 - 28 -
7.1軸的設計 - 28 -
7.1.1概述 - 28 -
7.1.2軸的結構設計 - 29 -
7.1.3軸的強度計算 - 31 -
7.2軸承的選擇與計算 - 34 -
7.2.1概述 - 34 -
7.2.2滾動軸承的類型和選擇 - 35 -
7.2.3滾動軸承的受載情況和失效形式 - 36 -
7.2.4滾動軸承的壽命計算 - 37 -
7.3鍵的設計與校核 - 39 -
7.3.1鍵聯接的類型、特點和應用 - 39 -
7.3.2平鍵的選擇和強度校核 - 41 -
7.4聯軸器的設計計算 - 42 -
7.4.1聯軸器的種類和和特性 - 42 -
7.4.2選擇聯軸器類型 - 43 -
7.4.3進行必要的校核 - 43 -
結束語 - 45 -
參考文獻 - 46 -
致謝 - 47 -
...
