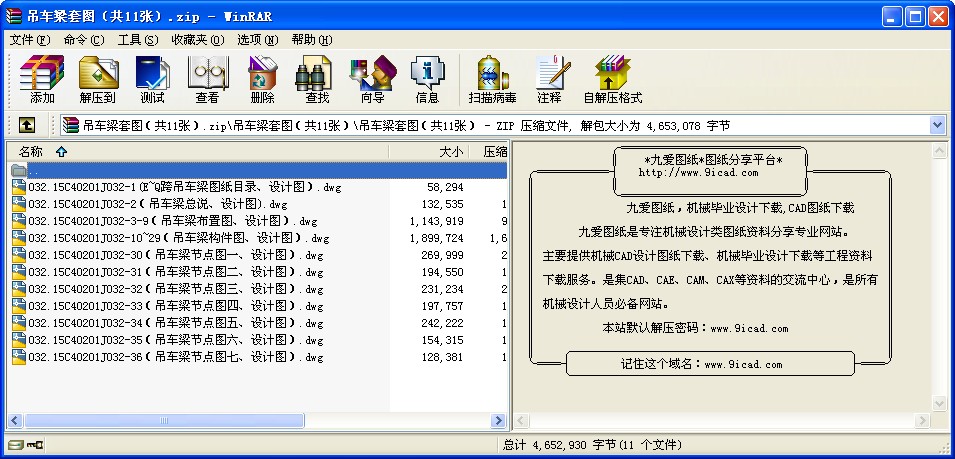

吊車梁套圖（共11張）

文件大小： 3.79 MB
下載次數：
文件評級：
更新時間：2014-10-10
發 布人： 1419745246

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：
該文件為 zip 格式（源文件可編輯），下載需要 20 積分

一、設計說明
本設計為邯鋼老區鋼軋系統改造項目煉鋼工程煉鋼連鑄車間主廠房吊車梁系統鋼結構設計圖。在繪圖鋼結構施工時,應根據本設計圖中的內力進行節點連接設計,內力較小或未注內力的桿件,其連接焊縫的長度應不小于1.5倍的桿件肢寬,并且不小于120mm.疲勞計算是按規范規定的條文進行的。
二、設計依據
1. 邯鋼老區鋼軋系統改造項目煉鋼工程煉鋼連鑄車間主廠房設計事前指導書。
2、本院煉鋼連鑄等專業提供的設計圖設計任務書及有關資料.
3、規程規范:
(1) <<鋼結構設計規范>>(GB50017-2003)
(2) <<鋼結構工程施工質量驗收規范>>(GB50205-2001)
(3) <<建筑結構荷載規范>>(GB 50009-2001)
(4) <<建筑抗震設計規范>>(GB 50011-2001)
(5) <<建筑結構制圖標準>>(GB/T 50105-2001)
(6) <<建筑鋼結構焊接技術規程>>(JGJ 81-2002)
(7) <<鋼結構高強度螺栓連接的設計、施工及驗收規程>>(JGJ 82-1991)
五、結構構造、制造與安裝
1、吊車梁系統
(1) 吊車梁的拼接：上翼緣板的拼接應盡量避開跨中1/4跨度范圍，下翼緣板應盡量避開跨中1/3跨度范圍，腹板的拼接應避開跨中1/5 跨度范圍。拼接處應采用加引弧板(其厚度和坡度與母材相同) 的對接焊縫并保證焊透。三者的對接焊縫不應設置在同一截面上、應相互錯開200mm以上，主加勁肋與拼縫亦應錯開 200mm以上。
(2) 吊車梁下翼緣板及腹板的工廠對接焊縫，質量等級為一級吊車梁上翼緣板的工廠質量等級為二級，上翼緣板與腹板T形焊透焊縫(焊縫寬度等于二倍腹板厚度) 質量等級為二級，下翼緣板與腹板直角角焊縫應采用自動焊焊接，應符合外觀二級焊縫質量標準。
(3) 翼緣板、腹板對接焊縫的坡口形式，腹板與上翼緣板T形連接焊縫的坡口形式，應根據板厚和施工條件，按GB/T986-1988的規定選用并使用自動焊（埋弧焊）。 ...
