  • 文件介紹：

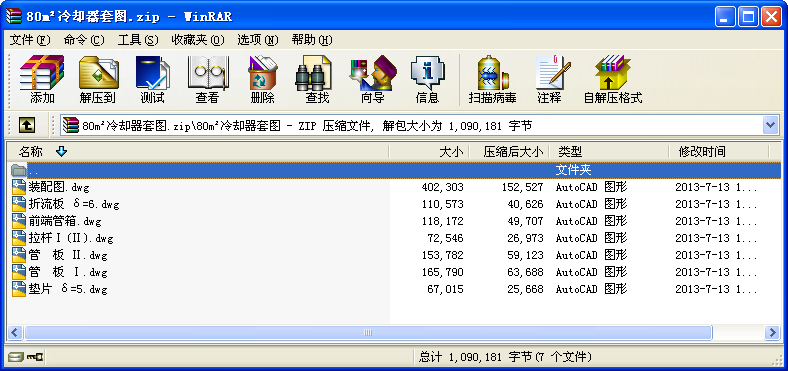

  • 該文件為 zip 格式（源文件可編輯），下載需要 20 積分
  • 80m

  • 技術要求
    1、換熱管的標準為GB/T13296-1991，其外徑偏差為±0.20mm，壁厚偏差為 。Q235-B鋼板標準
    為GB3274-1988。
    2、 管板密封面與殼體軸線垂直，其公差為1mm。
    3、 所有對接接頭和接管與殼體的焊接接頭均應全焊透，焊接接頭型式和基本尺寸按HG20583-1998
    《鋼制化工容器結構設計規定》選用。
    4、封頭成形后最小厚度應≥5.22mm。
    5、在適當位置設置產品銘牌架，厚度3mm，高度60mm，長度寬度按銘牌，材料同本體。
    技 術 要 求
    1.管箱焊后做消除應力熱處理，密封面熱處理后精加工。
    2.隔板與殼體雙側滿焊，焊角腰高6mm。
    3.法蘭鍛件按JB4726-2000制造，檢驗及驗收。
    4.法蘭焊接要求及焊條牌號見總裝圖。
    技術要求：墊片中未注明圓角的均為R10。
    技 術 要 求
    1.折流板應平整，平面度公差為3mm。
    2.相鄰兩管的孔中心距離為±0.3mm,允許有4%相鄰兩孔中心距
    離偏差為±0.5mm,任意兩管孔中心距偏差為±1mm。
    3.折流板與管板一起配鉆,鉆孔后應除去管孔周邊毛刺。
    4.切口朝下3塊，切口朝上3塊需開通流孔。
    ...
