虎鉗裝配圖
  • 該文件為dwg格式
  • 文件大小： 60.32 KB
  • 下載次數：
  • 文件評級：
  • 更新時間：2014-09-20
  • 發 布 人： 2955362171
  • 文件下載：

  • 立即下載

  • 文件介紹：
  • 該文件為 dwg 格式（源文件可編輯），下載需要 20 積分

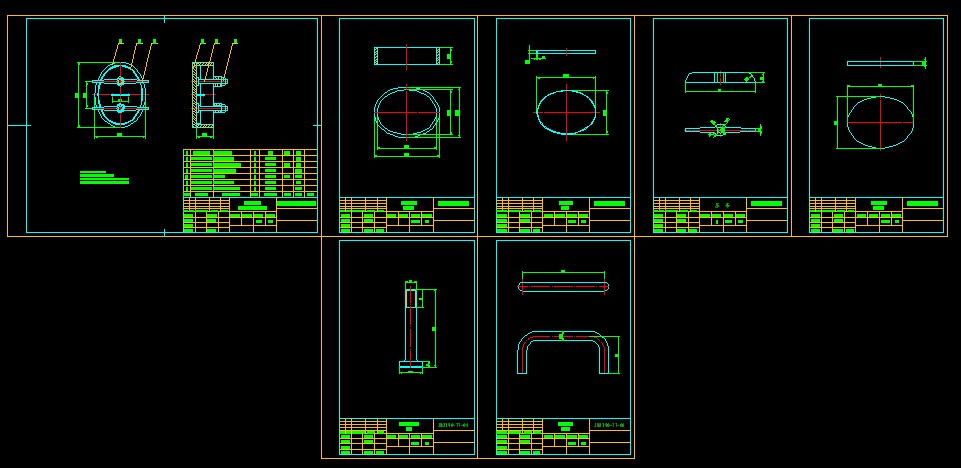

  • 虎鉗裝配圖

  • 虎鉗裝配圖
    技 術 要 求

    1.鑄件不得有氣孔、裂紋等缺陷；
    2.未注圓角為R3～5；
    3.螺桿8和環7上的圓錐銷孔配作。

    它的結構是由鉗體、底座、導螺母、絲杠、鉗口體等組成。活動鉗身通過導軌與

    臺虎鉗
    固定鉗身的導軌作滑動配合。絲杠裝在活動鉗身上，可以旋轉，但不能軸向移動，并與安裝在固定鉗身內的絲杠螺母配合。當搖動手柄使絲杠旋轉，就可以帶動活動鉗身相對于固定鉗身作軸向移動，起夾緊或放松的作用。彈簧借助擋圈和開口銷固定在絲杠上，其作用是當放松絲杠時，可使活動鉗身及時地退出。在固定鉗身和活動鉗身上，各裝有鋼制鉗口，并用螺釘固定。鉗口的工作面上制有交叉的網紋，使工件夾緊后不易產生滑動。鉗口經過熱處理淬硬，具有較好的耐磨性。固定鉗身裝在轉座上，并能繞轉座軸心線轉動，當轉到要求的方向時，扳動夾緊手柄使夾緊螺釘旋緊，便可在夾緊盤的作用下把固定鉗身固緊。轉座上有三個螺栓孔，用以與鉗臺固定。 ...
