抓斗cad圖紙

文件大小： 134.66 KB
下載次數：
文件評級：
更新時間：2014-09-18
發 布人： 2955362171

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：
該文件為 dwg 格式（源文件可編輯），下載需要 20 積分

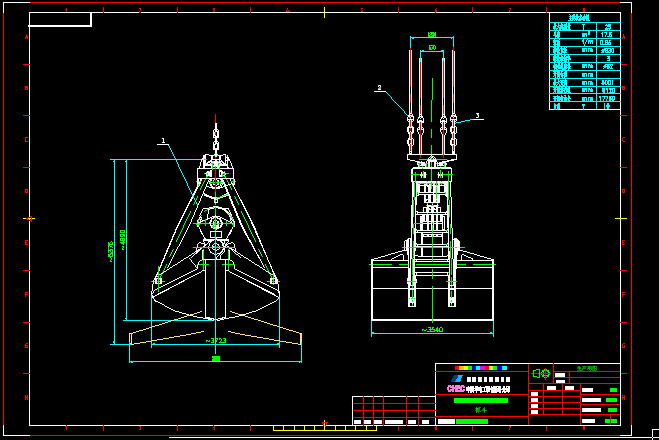

抓斗cad圖紙
抓斗，英文名grab 。抓斗是以抓取泥沙及各種散裝貨物能啟閉的斗。是一種主要靠左右兩個組合斗或多個顎板的開合抓取和卸出散狀物料的吊具。
機械式抓斗本身沒有配置開合結構，通常由繩索或連桿外力驅動，按操作特點可分為雙繩抓斗和單繩抓斗，最常用的是雙繩抓斗。
機械抓斗
雙繩抓斗　有支持繩和開閉繩，分別繞在支持機構和開閉機構的卷筒上。圖1為雙繩抓斗的工作過程：a為支持繩和開閉繩同時下降,張開斗口插入料堆。 b為收緊開閉繩，顎板閉合并抓取物料。c為抓斗閉合后支持繩和開閉繩同時上升。d為支持繩不動，開閉繩下降，斗口張開并卸下物料。雙繩抓斗工作可靠，操作簡便，生產率高，應用廣泛。采用兩組雙繩后就成為四繩抓斗，工作過程與雙繩抓斗相同。
單繩抓斗　支持繩和開閉繩用同一根鋼絲繩。通過特殊鎖扣裝置使鋼絲繩輪流起到支持和開閉的作用。單繩抓斗的卷繞機構較簡單，但生產率低，大量裝卸作業時很少采用。
抓斗根據被抓取物料的堆積密度又分為輕型（如抓取谷物）、中型（如抓取砂礫）和重型(如抓取鐵礦石)3類；按顎板數分為雙顎板抓斗和多顎板抓斗,最常用的是雙顎板抓斗。對于大塊礦石、鐵屑和廢鋼等宜采用多顎板抓斗，因?yàn)樗哂卸嘧Α⑶锌诩獾奶攸c(diǎn)，易于插入料堆，可得到較好的抓取效果。還有一種仿剪刀結構原理的剪式抓斗（圖2）,它的抓取力能隨顎板的閉合而逐漸增大，在閉合終了時達到最大值；其斗口的開度和覆蓋物料的面積也比一般抓斗為大，提高了抓取能力，有利于清掃料場和船艙，但對于大塊物料因其初始抓取力小，效果較差。[1] ...
