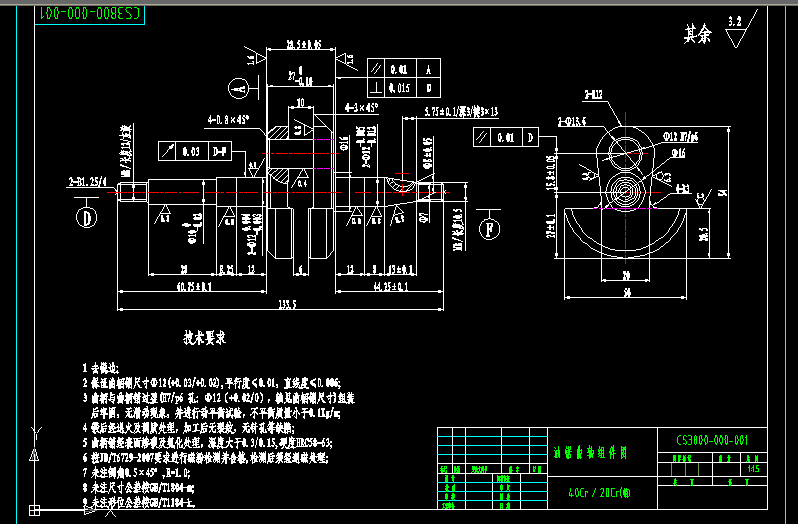

油鋸曲軸組件圖(CS3800-000-001)cad圖紙
  • 該文件為dwg格式
  • 文件大小： 57.79 KB
  • 下載次數：
  • 文件評級：
  • 更新時間：2014-09-16
  • 發 布 人： 2955362171
  • 文件下載：

  • 立即下載

  • 文件介紹：
  • 該文件為 dwg 格式（源文件可編輯），下載需要 20 積分
  • 油鋸曲軸組件圖(CS3800-000-001)cad圖紙

  • 技術要求

    1 去銳邊;
    2 保證曲柄銷尺寸Ф12(+0.03/+0.02),平行度≤0.01，直線度≤0.006；
    3 曲柄與曲柄銷過盈{H7/p6 孔：Ф12（+0.02/0），軸見曲柄銷尺寸}組裝
    后牢固，無滑動現象，并進行動平衡試驗，不平衡質量小于0.1Kg/m;
    4 鍛后經退火及調質處理，加工后無裂紋，無針孔等缺陷；
    5 曲柄銷經表面滲碳及氮化處理，深度大于0.3/0.15,硬度HRC58-63；
    6 按JB/T6729-2007要求進行磁粉檢測并合格,檢測后須經退磁處理；
    7 未注倒角0.5×45°,R=1.0;
    8 未注尺寸公差按GB/T1804-m；
    9 未注形位公差按GB/T1184-k。
    ...
