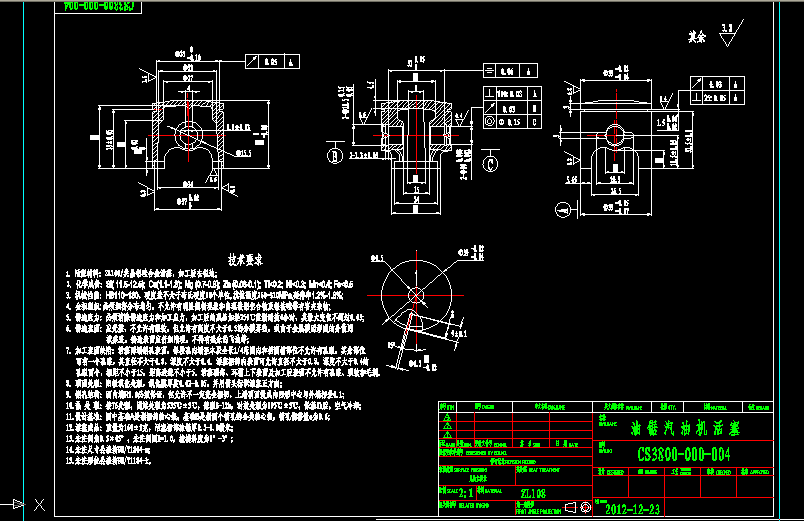

油鋸汽油機活塞(CS3800-000-004)cad圖紙
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
技術要求
1. 活塞材料：ZL108/共晶鋁硅合金活塞，加工后去銳邊；
2. 化學成份：Si( 11.5-12.5); Cu(1.1-1.3); Mg (0.7-0.8); Zn (0.08-0.1); Ti<0.2; Ni<0.3; Mn<0.4; Fe<0.5
3. 機械性能：HB110~130，硬度差不大于布氏硬度10個單位,抗拉強度260-310MPa,延伸率1.2%-1.8%;
4. 金相組織:必須細密分布均勻，不允許有明顯偏析現象和出現鐵鋁化合物及鋁鐵硅等有害夾雜物;
5. 鑄造應力：必須消除鑄造應力和加工應力，加工后的成品如經250℃重新時效4小時，其最大變化不超過0.03；
6. 鑄造表面：應光整，不允許有裂紋，但允許有高度不大于0.5的分模界線，或由于金屬模而形成的分散網
狀痕跡，鑄造表面應仔細清理，不得有殘余的飛邊等；
7. 加工表面缺陷：活塞兩端銷孔表面，每段孔內端至本段全長1/4范圍內和擋圈槽部位不允許有孔眼，其余部位
可有一個孔眼，其直徑不大于0.8，深度不大于0.4。活塞裙部?jī)?nèi)表面可允許直徑不大于0.8，深度不大于0.4的
孔眼兩個，相距不小于15，距離邊緣不小于5。活塞頂部、環槽上下表面及加工后表面不允許有孔眼、裂紋和毛刺。
8. 頂面處理：陽極氧化處理，氧化膜厚度0.02-0.05，并用箭頭標識活塞正方向；
9. 銷孔結構：兩內端R1.0必須保證，但允許不一定完全相切，上端頂面做成內凹形中心與外端相差0.1；
10.熱 處 理：按T6處理，固熔處理為535℃±5℃，保溫8-12h，時效處理為195℃±5℃，保溫8h后，空氣冷卻；
11.設計基準：圖中基準A是指裙部軸心線，基準B是指兩個銷孔的公共軸心線，銷孔偏移量e為0.6；
12.活塞成品：重量為160±2克，活塞裙部涂錫厚0.5-1.0微米；
13.未注倒角0.5×45°，未注倒圓R=1.0，拔模斜度為1°-3°;
14.未注尺寸公差按GB/T1804-m;
15.未注形位公差按GB/T1184-k。
...
